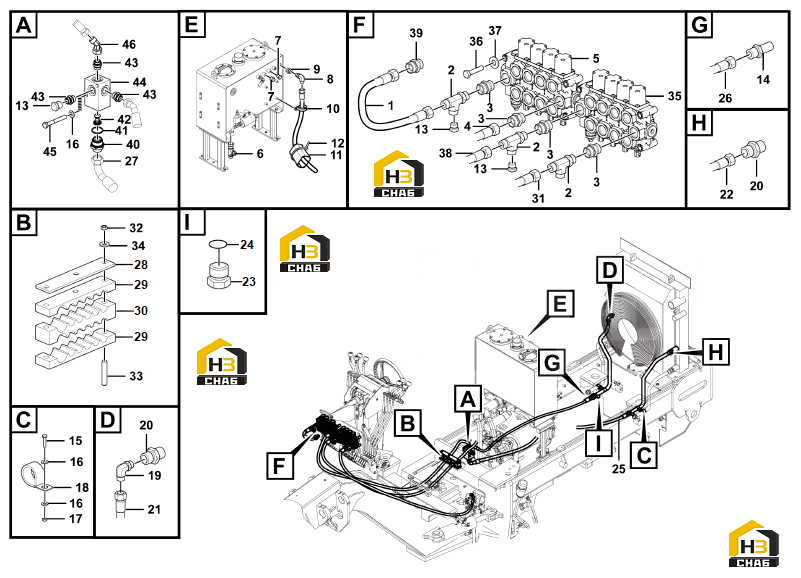

Распределитель

← Гидролиния цилиндра Распределитель (регулирующий клапан) (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:4120007441

Комплект:1

Примечание:

№ на схеме:2

Наименование:Three-way nipple

Каталожный номер:4120001850

Комплект:3

Примечание:

№ на схеме:3

Наименование:Nipple

Каталожный номер:4120000264

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:4120007442

Комплект:1

Примечание:

№ на схеме:5

Наименование:Control valve

Каталожный номер:4120006920

Комплект:1

Примечание:

№ на схеме:6

Наименование:Three-way nipple

Каталожный номер:4120002158

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:4120004883

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nipple

Каталожный номер:4190000139

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nipple

Каталожный номер:4120004568

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:4041002384

Комплект:2

Примечание:

№ на схеме:11

Наименование:Tarpaulin cover

Каталожный номер:26370002901

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cable tie

Каталожный номер:4190001834

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:4120005464

Комплект:3

Примечание:

№ на схеме:14

Наименование:Nipple

Каталожный номер:4120002599

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:4011000082

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:4015000162

Комплект:6

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:4013000007

Комплект:2

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:28120004701

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nipple

Каталожный номер:4120000145

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nipple

Каталожный номер:4120004835

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hydraulic oil pipe

Каталожный номер:28120006561

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hydraulic oil pipe

Каталожный номер:28120006581

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:4041000508

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:4041000768

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:4120007443

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:4120007445

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:4120007447

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fixation plate

Каталожный номер:28120002531

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber clamp

Каталожный номер:28120002551

Комплект:2

Примечание:

№ на схеме:30

Наименование:Rubber clamp

Каталожный номер:28120002541

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:4120007446

Комплект:1

Примечание:

№ на схеме:32

Наименование:Nut

Каталожный номер:4013000011

Комплект:3

Примечание:

№ на схеме:33

Наименование:Lock rod

Каталожный номер:28120004561

Комплект:3

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:4015000168

Комплект:3

Примечание:

№ на схеме:35

Наименование:Control valve

Каталожный номер:4120006919

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw

Каталожный номер:4011000718

Комплект:6

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:4015000072

Комплект:6

Примечание:

№ на схеме:38

Наименование:Hose

Каталожный номер:4120007448

Комплект:1

Примечание:

№ на схеме:39

Наименование:Nipple

Каталожный номер:4120003271

Комплект:1

Примечание:

№ на схеме:40

Наименование:Nipple

Каталожный номер:26160003402

Комплект:1

Примечание:

№ на схеме:41

Наименование:Sealing

Каталожный номер:4030000719

Комплект:1

Примечание:

№ на схеме:42

Наименование:Check valve

Каталожный номер:4120003464

Комплект:1

Примечание:

№ на схеме:43

Наименование:Nipple

Каталожный номер:4120003763

Комплект:3

Примечание:

№ на схеме:44

Наименование:Block

Каталожный номер:28120006351

Комплект:1

Примечание:

№ на схеме:45

Наименование:Screw

Каталожный номер:4011000503

Комплект:2

Примечание:

№ на схеме:46

Наименование:Nipple

Каталожный номер:4041001417

Комплект:1

Примечание:
