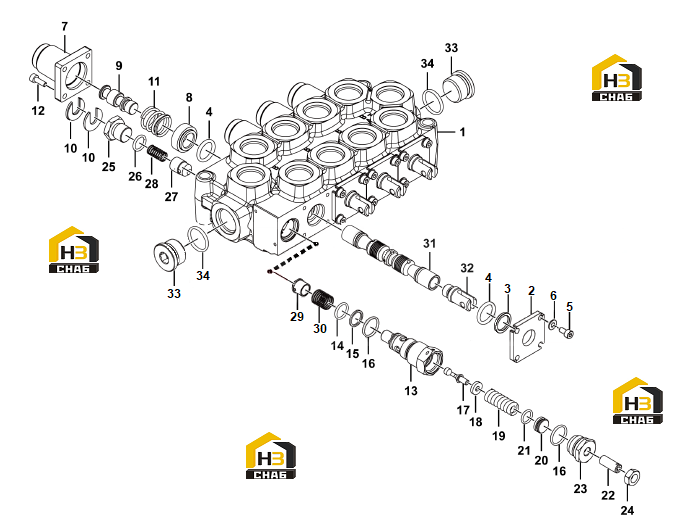

Распределитель (регулирующий клапан) (часть i)

← Распределитель Распределитель (регулирующий клапан) (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve body

Каталожный номер:4120006919001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate

Каталожный номер:4120006919002

Комплект:4

Примечание:

№ на схеме:3

Наименование:Spacer ring

Каталожный номер:4120006919003

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:4120006919004

Комплект:8

Примечание:

№ на схеме:5

Наименование:Hex socket screw

Каталожный номер:4120006919005

Комплект:16

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:4120006919006

Комплект:16

Примечание:

№ на схеме:7

Наименование:End cover

Каталожный номер:4120006919007

Комплект:4

Примечание:

№ на схеме:8

Наименование:Stop sleeve

Каталожный номер:4120006919008

Комплект:4

Примечание:

№ на схеме:9

Наименование:Spring seat

Каталожный номер:4120006919009

Комплект:4

Примечание:

№ на схеме:10

Наименование:Spacer

Каталожный номер:4120006919010

Комплект:8

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:4120006919011

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hex socket screw

Каталожный номер:4120006919012

Комплект:16

Примечание:

№ на схеме:13

Наименование:Pressure limiting valve

Каталожный номер:4120006919013

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:4120006919014

Комплект:1

Примечание:

№ на схеме:15

Наименование:Back-up ring

Каталожный номер:4120006919015

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:4120006919016

Комплект:2

Примечание:

№ на схеме:17

Наименование:Valve

Каталожный номер:4120006919017

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:4120006919018

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:4120006919019

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:4120006919020

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:4120006919021

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:4120006919022

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:4120006919023

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:4120006919024

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:4120006919025

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:4120006919026

Комплект:1

Примечание:

№ на схеме:27

Наименование:Non-return valve

Каталожный номер:4120006919027

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spring

Каталожный номер:4120006919028

Комплект:1

Примечание:

№ на схеме:29

Наименование:Non-return valve

Каталожный номер:4120006919029

Комплект:1

Примечание:

№ на схеме:30

Наименование:Spring

Каталожный номер:4120006919030

Комплект:1

Примечание:

№ на схеме:31

Наименование:Valve

Каталожный номер:4120006919035

Комплект:4

Примечание:

№ на схеме:32

Наименование:Pin

Каталожный номер:4120006919032

Комплект:4

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:4120006919033

Комплект:2

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:4120006919034

Комплект:2

Примечание:
