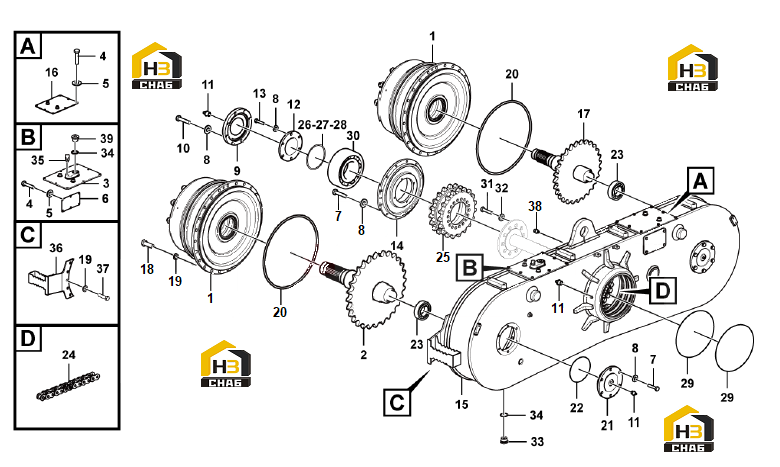

Мост приводной (тандемный привод) (часть i)

← Колесный редуктор Мост приводной (тандемный привод) (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake

Каталожный номер:28100006571

Комплект:2

Примечание:

№ на схеме:2

Наименование:Sprocket

Каталожный номер:28100007031

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:28100006751

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:4011001247

Комплект:24

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:4015000430

Комплект:24

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:28100006791

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:4011001209

Комплект:24

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:29070015981

Комплект:38

Примечание:

№ на схеме:9

Наименование:Bearing cover

Каталожный номер:28100006801

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:4014000110

Комплект:8

Примечание:

№ на схеме:11

Наименование:Lubricating nipple

Каталожный номер:4030000065

Комплект:6

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:28100006811

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:4011001208

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bearing seat

Каталожный номер:28100006821

Комплект:1

Примечание:

№ на схеме:15

Наименование:Tandem drive

Каталожный номер:28100006831

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover

Каталожный номер:28100007021

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sprocket

Каталожный номер:28100006721

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:4011001363

Комплект:43

Примечание:

№ на схеме:19

Наименование:Spring washer

Каталожный номер:4015000027

Комплект:48

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:4030000258

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bearing seat

Каталожный номер:28100007051

Комплект:2

Примечание:

№ на схеме:22

Наименование:Oring

Каталожный номер:4030001196

Комплект:2

Примечание:

№ на схеме:23

Наименование:Roller bearing

Каталожный номер:4021000368

Комплект:2

Примечание:

№ на схеме:24

Наименование:Roller chain

Каталожный номер:4110002797

Комплект:2

Примечание:

№ на схеме:25

Наименование:Sprocket

Каталожный номер:28100007061

Комплект:1

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:28100007071

Комплект:5

Примечание:

№ на схеме:27

Наименование:Shim

Каталожный номер:28100007081

Комплект:3

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:28100007091

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:28100007901

Комплект:2

Примечание:

№ на схеме:30

Наименование:Beraring

Каталожный номер:4021000369

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:4011001198

Комплект:18

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:29070009511

Комплект:18

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:28100007101

Комплект:2

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:4015000122

Комплект:3

Примечание:

№ на схеме:35

Наименование:Nozzle

Каталожный номер:4110000818

Комплект:3

Примечание:

№ на схеме:36

Наименование:Foot step

Каталожный номер:28100007121

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw

Каталожный номер:4011001398

Комплект:5

Примечание:

№ на схеме:38

Наименование:Oil dipstick

Каталожный номер:4030000583

Комплект:1

Примечание:

№ на схеме:39

Наименование:Plug

Каталожный номер:28100007111

Комплект:1

Примечание:
