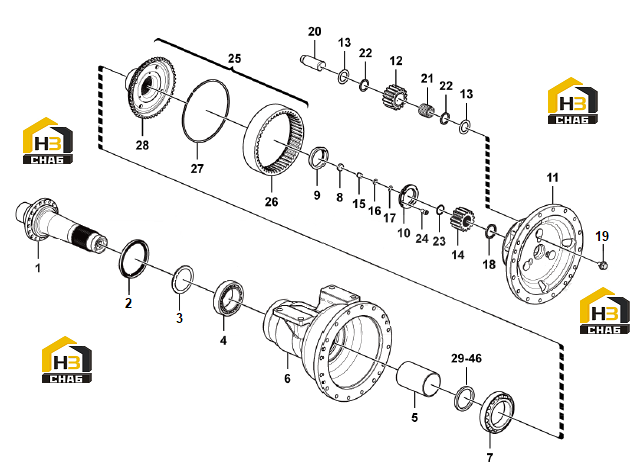

Колесный редуктор

← Бортовая передача Мост приводной (тандемный привод) (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Support shaft

Каталожный номер:28100007461

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sealing ring

Каталожный номер:4030001212

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spacer sleeve

Каталожный номер:28100007541

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:4021000370

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spacer sleeve

Каталожный номер:28100007491

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wheel hub

Каталожный номер:28100007231

Комплект:1

Примечание:

№ на схеме:7

Наименование:Roller bearing

Каталожный номер:4021000356

Комплект:1

Примечание:

№ на схеме:8

Наименование:Block

Каталожный номер:28100007591

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:28100007471

Комплект:1

Примечание:

№ на схеме:10

Наименование:Round nut

Каталожный номер:28100007481

Комплект:1

Примечание:

№ на схеме:11

Наименование:Planet carrier

Каталожный номер:28100007222

Комплект:1

Примечание:

№ на схеме:12

Наименование:Planet gear

Каталожный номер:28100007521

Комплект:3

Примечание:

№ на схеме:13

Наименование:Shim

Каталожный номер:28100007501

Комплект:6

Примечание:

№ на схеме:14

Наименование:Sun gear

Каталожный номер:28100007531

Комплект:1

Примечание:

№ на схеме:15

Наименование:Adjusting pin

Каталожный номер:28100007581

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:28100007561

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shim

Каталожный номер:28100007571

Комплект:1

Примечание:

№ на схеме:18

Наименование:Shim

Каталожный номер:28100007551

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:4011001302

Комплект:3

Примечание:

№ на схеме:20

Наименование:Planet gear shaft

Каталожный номер:28100007511

Комплект:3

Примечание:

№ на схеме:21

Наименование:Needle roller

Каталожный номер:4090000158

Комплект:81

Примечание:

№ на схеме:22

Наименование:Retaining ring

Каталожный номер:29070012701

Комплект:6

Примечание:

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:4015000022

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:28100007991

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ring gear

Каталожный номер:28100007241

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring gear

Каталожный номер:28100007251

Комплект:1

Примечание:

№ на схеме:27

Наименование:Retaining ring

Каталожный номер:28100007261

Комплект:1

Примечание:

№ на схеме:28

Наименование:Gear ring holder

Каталожный номер:28100007271

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shim

Каталожный номер:28100007281

Комплект:1

Примечание:

№ на схеме:30

Наименование:Shim

Каталожный номер:28100007291

Комплект:1

Примечание:

№ на схеме:31

Наименование:Shim

Каталожный номер:28100007301

Комплект:1

Примечание:

№ на схеме:32

Наименование:Shim

Каталожный номер:28100007311

Комплект:1

Примечание:

№ на схеме:33

Наименование:Shim

Каталожный номер:28100007321

Комплект:1

Примечание:

№ на схеме:34

Наименование:Shim

Каталожный номер:28100007331

Комплект:1

Примечание:

№ на схеме:35

Наименование:Shim

Каталожный номер:28100007341

Комплект:1

Примечание:

№ на схеме:36

Наименование:Shim

Каталожный номер:28100007351

Комплект:1

Примечание:

№ на схеме:37

Наименование:Shim

Каталожный номер:28100007361

Комплект:1

Примечание:

№ на схеме:38

Наименование:Shim

Каталожный номер:28100007371

Комплект:1

Примечание:

№ на схеме:39

Наименование:Shim

Каталожный номер:28100007381

Комплект:1

Примечание:

№ на схеме:40

Наименование:Shim

Каталожный номер:28100007391

Комплект:1

Примечание:

№ на схеме:41

Наименование:Shim

Каталожный номер:28100007401

Комплект:1

Примечание:

№ на схеме:42

Наименование:Shim

Каталожный номер:28100007411

Комплект:1

Примечание:

№ на схеме:43

Наименование:Shim

Каталожный номер:28100007421

Комплект:1

Примечание:

№ на схеме:44

Наименование:Shim

Каталожный номер:28100007431

Комплект:1

Примечание:

№ на схеме:45

Наименование:Shim

Каталожный номер:28100007441

Комплект:1

Примечание:

№ на схеме:46

Наименование:Shim

Каталожный номер:28100007451

Комплект:1

Примечание:
