Лестницы, подножки, ящики аккумуляторных батарей

Лестницы, подножки, ящики аккумуляторных батарей

← Капот двигателя в сборе (часть iii) Лестница в сборе (подножка) →

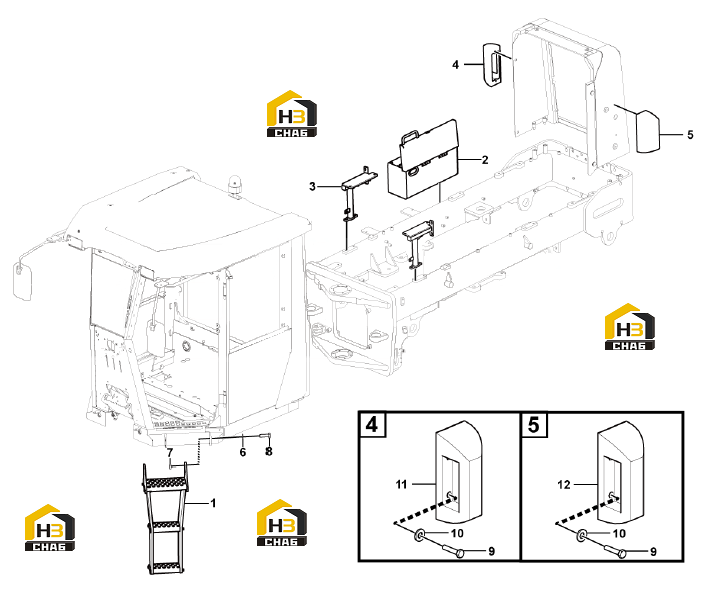

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ladder
Каталожный номер:28290004871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Battery box
Каталожный номер:28290006351
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:28290008151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Lamp shroud
Каталожный номер:28290006311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Lamp shroud
Каталожный номер:28290006301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:4015000168
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:4013000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:4011000207
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:4011000102
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:4015000256
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Lamp shroud
Каталожный номер:28290006271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Lamp shroud
Каталожный номер:28290006261
Комплект:1
Примечание:
