Капот двигателя в сборе (часть iii)

Капот двигателя в сборе (часть iii)

← Капот двигателя в сборе (часть ii) Лестницы, подножки, ящики аккумуляторных батарей →

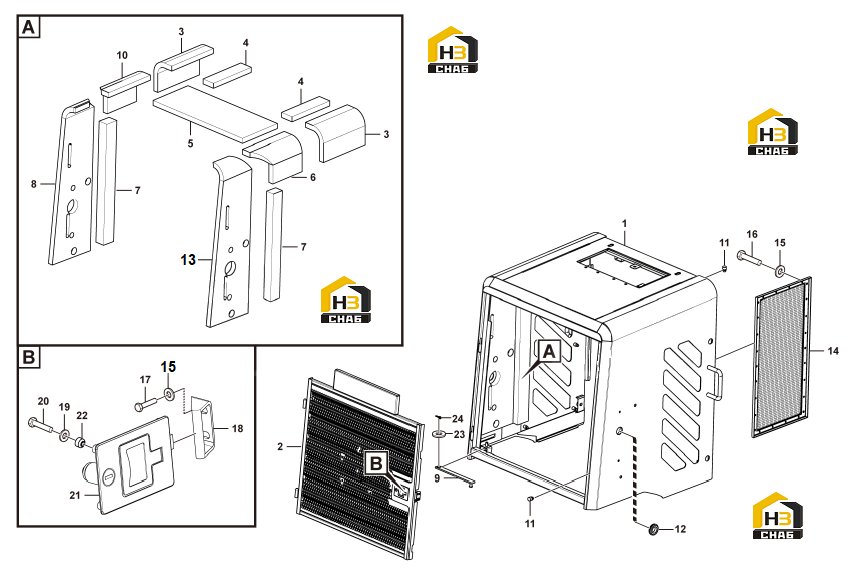

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover
Каталожный номер:28280010962
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Grille
Каталожный номер:28280009771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sponge
Каталожный номер:28280011191
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sponge
Каталожный номер:28280011161
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sponge
Каталожный номер:28280011171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sponge
Каталожный номер:28280011211
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sponge
Каталожный номер:28280011181
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sponge
Каталожный номер:28280011231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pull rod
Каталожный номер:29340009091
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sponge
Каталожный номер:28280011201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Rubber plug
Каталожный номер:29330022651
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Rubber sleeve
Каталожный номер:4043001111
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sponge
Каталожный номер:28280011221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Iron net
Каталожный номер:28280006151
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:4015000207
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:4011000101
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:4011000423
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Catch
Каталожный номер:4190002434
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:4015000205
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Screw
Каталожный номер:4011000099
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Door lock
Каталожный номер:4190002281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Washer
Каталожный номер:4190002284
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:4015000186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Split pin
Каталожный номер:4016000035
Комплект:1
Примечание:
