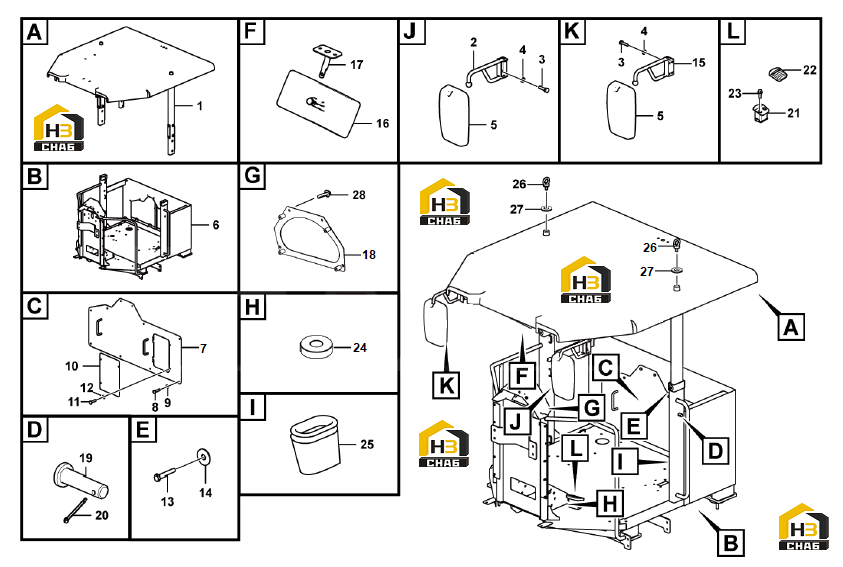

Комплектующие кабины

← Электропроводка кабины (часть ii) Блок управления в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Frame

Каталожный номер:28250014021

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:26290012701

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:4011000105

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:4015000072

Комплект:6

Примечание:

№ на схеме:5

Наименование:Rear view mirror

Каталожный номер:29290013761

Комплект:2

Примечание:

№ на схеме:6

Наименование:Frame

Каталожный номер:28250014031

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:28250013981

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:4011000289

Комплект:12

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:4015000198

Комплект:12

Примечание:

№ на схеме:10

Наименование:Plate

Каталожный номер:28250013881

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:4011001218

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:4015000205

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:4011000757

Комплект:6

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:4015000186

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bracket

Каталожный номер:26290012711

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear view mirror

Каталожный номер:28250008461

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bracket

Каталожный номер:28250008451

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plate

Каталожный номер:28250020871

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rotate pin lgb702-20*80-45

Каталожный номер:4047000109

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:4016000395

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pedal

Каталожный номер:26310002781

Комплект:1

Примечание:

№ на схеме:22

Наименование:Foot rest

Каталожный номер:26310002771

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:4011000458

Комплект:2

Примечание:

№ на схеме:24

Наименование:Rubber sleeve

Каталожный номер:4043004022

Комплект:2

Примечание:

№ на схеме:25

Наименование:Rubber sleeve

Каталожный номер:29310011661

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:4014000028

Комплект:2

Примечание:

№ на схеме:27

Наименование:Sealing ring

Каталожный номер:4190000956

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:4011000154

Комплект:4

Примечание:
