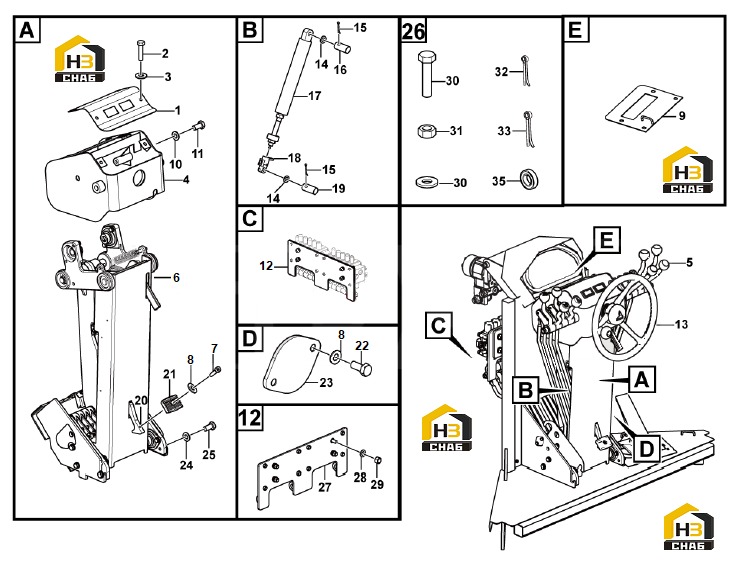

Блок управления в сборе

← Комплектующие кабины Тяги рулевые поперечные →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hood

Каталожный номер:28270011681

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:4011000102

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:4015000256

Комплект:4

Примечание:

№ на схеме:4

Наименование:Support rack

Каталожный номер:28270011431

Комплект:1

Примечание:

№ на схеме:5

Наименование:Control lever

Каталожный номер:28270009621

Комплект:1

Примечание:

№ на схеме:6

Наименование:Support

Каталожный номер:28270011451

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:4014000058

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:4015000207

Комплект:9

Примечание:

№ на схеме:9

Наименование:Cover frame

Каталожный номер:28270011461

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:4011000289

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:4015000198

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bracket

Каталожный номер:28270009631

Комплект:1

Примечание:

№ на схеме:13

Наименование:Steering system

Каталожный номер:28270009781

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:4015000072

Комплект:2

Примечание:

№ на схеме:15

Наименование:Split pin

Каталожный номер:4016000100

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:28270008101

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gas spring

Каталожный номер:28270007421

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rod end

Каталожный номер:4190003065

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:28270008111

Комплект:1

Примечание:

№ на схеме:20

Наименование:Attaching plate

Каталожный номер:4190003066

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pedal

Каталожный номер:28270006591

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:4011000423

Комплект:4

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:28270007871

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:4015000197

Комплект:10

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:4011000081

Комплект:6

Примечание:

№ на схеме:26

Наименование:Small parts kit

Каталожный номер:4190003667

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bracket

Каталожный номер:4190003657

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:4015000168

Комплект:4

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:4013000011

Комплект:4

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:4011000724

Комплект:1

Примечание:

№ на схеме:31

Наименование:Nut

Каталожный номер:4013000210

Комплект:1

Примечание:

№ на схеме:32

Наименование:Split pin

Каталожный номер:4016000107

Комплект:1

Примечание:

№ на схеме:33

Наименование:Split pin

Каталожный номер:4016000114

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:4015000110

Комплект:1

Примечание:

№ на схеме:35

Наименование:Joint bearing gb9161-si8e

Каталожный номер:4021000298

Комплект:1

Примечание:
