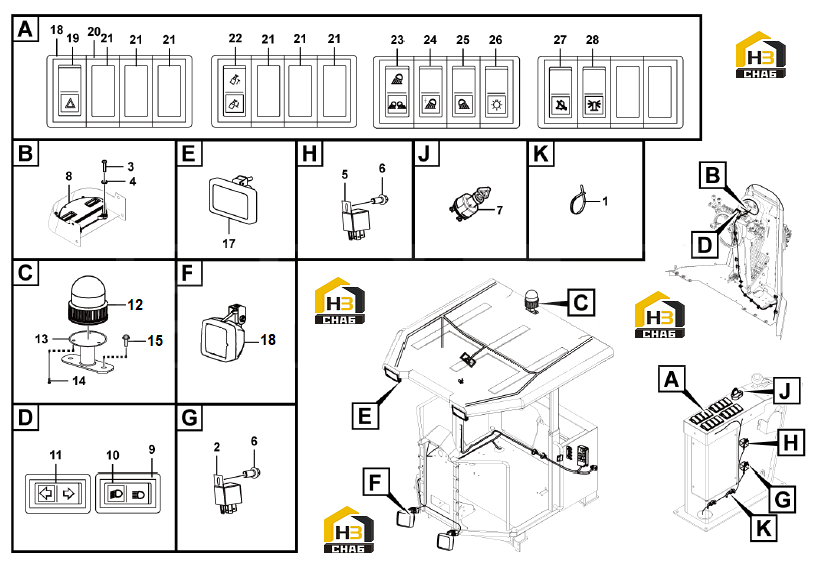

Электропроводка кабины (часть iv)

← Электропроводка кабины (часть iii) Фара рабочая (3713ee) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cable tie

Каталожный номер:4190000020

Комплект:10

Примечание:

№ на схеме:2

Наименование:Relay

Каталожный номер:4130000912

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:4014000048

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:4015000110

Комплект:4

Примечание:

№ на схеме:5

Наименование:Relay

Каталожный номер:4130000869

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:4011000153

Комплект:2

Примечание:

№ на схеме:7

Наименование:Starter switch

Каталожный номер:11217633

Комплект:1

Примечание:

№ на схеме:8

Наименование:Display panel

Каталожный номер:28430001791

Комплект:1

Примечание:

№ на схеме:9

Наименование:Switch panel

Каталожный номер:4130000572

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rocker switch

Каталожный номер:4130001955

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rocker switch

Каталожный номер:4130001954

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rotating beacon

Каталожный номер:11215524

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket

Каталожный номер:29370023121

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:4014000037

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:4011000461

Комплект:2

Примечание:

№ на схеме:16

Наименование:Lamp

Каталожный номер:4130001685

Комплект:4

Примечание:

№ на схеме:17

Наименование:Work lamp

Каталожный номер:4130001101

Комплект:2

Примечание:

№ на схеме:18

Наименование:Switch panel

Каталожный номер:4130000498

Комплект:8

Примечание:

№ на схеме:19

Наименование:Rocker switch

Каталожный номер:4130000492

Комплект:1

Примечание:

№ на схеме:20

Наименование:Switch panel

Каталожный номер:4130000497

Комплект:8

Примечание:

№ на схеме:21

Наименование:Cover plate

Каталожный номер:4130000496

Комплект:9

Примечание:

№ на схеме:22

Наименование:Rocker switch

Каталожный номер:4130001897

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rocker switch

Каталожный номер:4130001877

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rocker switch

Каталожный номер:4130001896

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rocker switch

Каталожный номер:4130000491

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rocker switch

Каталожный номер:4130000489

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rocker switch

Каталожный номер:4130001052

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rocker switch

Каталожный номер:4130000593

Комплект:1

Примечание:
