Электропроводка кабины (часть iii)

Электропроводка кабины (часть iii)

← Электропроводка задней рамы Электропроводка кабины (часть iv) →

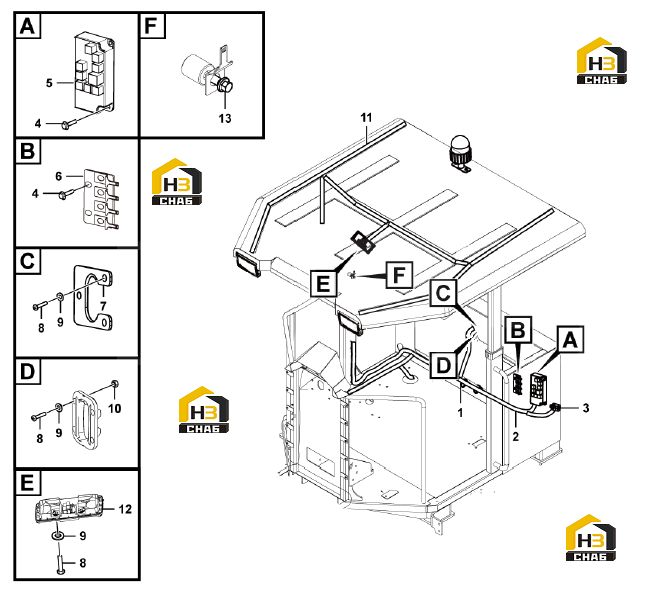

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cable tie
Каталожный номер:4190000020
Комплект:112
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cable harness
Каталожный номер:28430000803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:4011000461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:4011000153
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fuse and relay unit
Каталожный номер:4130001899
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bracket
Каталожный номер:28430000361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:28430000741
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:4014000088
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:4015000110
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:4013000118
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cable harness
Каталожный номер:28430000753
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Lamp
Каталожный номер:4130001413
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:4011000807
Комплект:1
Примечание:
