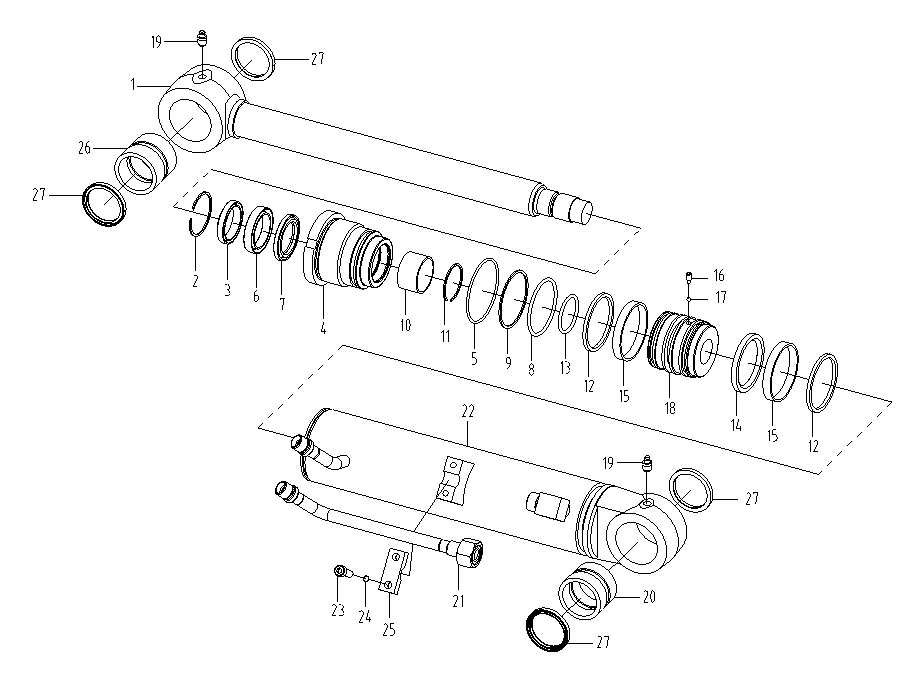

Цилиндр правый в сборе (3713ch)

← Общая система гидравлики в сборе Цилиндр левый в сборе (3713ch) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod

Каталожный номер:4120005017001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining ring

Каталожный номер:4120005017002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston rod head

Каталожный номер:4120005017004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:1

Примечание:

№ на схеме:11

Наименование:Retaining ring

Каталожный номер:4120005017005

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing ring kit

Каталожный номер:4120005017003

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:4014000411

Комплект:1

Примечание:GB79-M6*12-8.8

№ на схеме:17

Наименование:Ball

Каталожный номер:4090000063

Комплект:1

Примечание:GB308-4.5-GCr15

№ на схеме:18

Наименование:Cylinder piston

Каталожный номер:4120005017006

Комплект:1

Примечание:

№ на схеме:19

Наименование:Lubricating nipple

Каталожный номер:4030000065

Комплект:2

Примечание:JB7940.1-M10*1

№ на схеме:20

Наименование:Bushing

Каталожный номер:4120005017007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe

Каталожный номер:4120005017008

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cylinder tube

Каталожный номер:4120005017009

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:4014000171

Комплект:2

Примечание:GB70.1-M8*25-8.8

№ на схеме:24

Наименование:Spring washer

Каталожный номер:4015000036

Комплект:2

Примечание:GB93-8-65Mn

№ на схеме:25

Наименование:Retainer

Каталожный номер:4120005017010

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bushing

Каталожный номер:4120005017011

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sealing ring 45*55*5

Каталожный номер:4120005016012

Комплект:0

Примечание:
