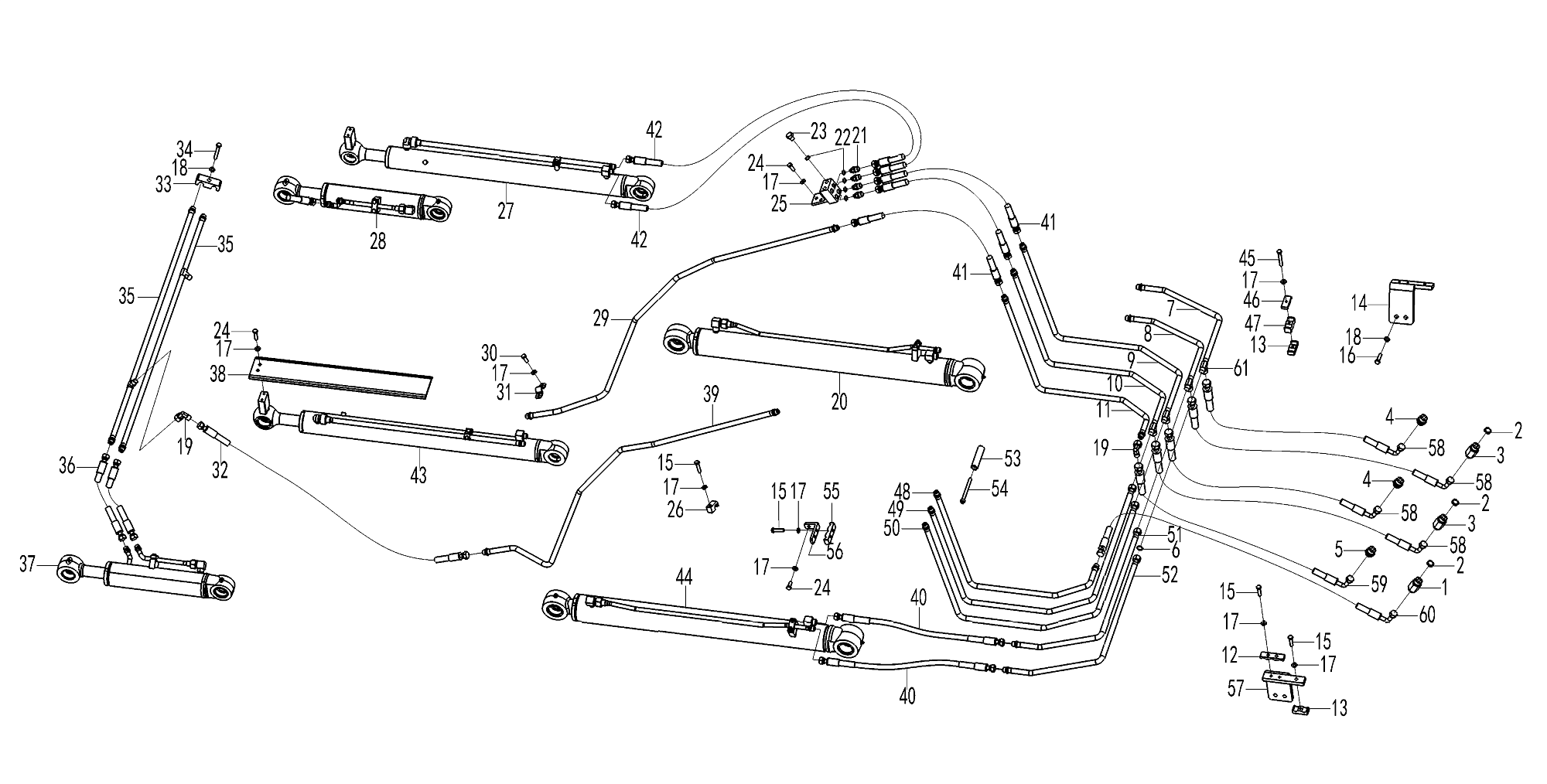

Общая система гидравлики в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4030000702
Комплект:3
Примечание:ED26X1.5X-29.2*23.9*1.5
№ на схеме:4
Каталожный номер:4190000363
Комплект:2
Примечание:GE15LR3/4EDOMDA3C
№ на схеме:5
Каталожный номер:4120002703
Комплект:1
Примечание:GE12LR3/4EDOMDA3C
№ на схеме:6
Каталожный номер:4030000490
Комплект:4
Примечание:GB3452.1-10.0*1.80G
№ на схеме:15
Каталожный номер:4011000184
Комплект:14
Примечание:GB5783-M10*40EpZn-8.8
№ на схеме:16
Каталожный номер:4011000089
Комплект:4
Примечание:GB5783-M12*30EpZn-8.8
№ на схеме:17
Каталожный номер:4015000162
Комплект:32
Примечание:GB97.1-10EpZn-300HV
№ на схеме:18
Каталожный номер:4015000168
Комплект:6
Примечание:GB97.1-12EpZn-300HV
№ на схеме:20
Каталожный номер:4120005021
Комплект:1
Примечание:HSGL-80*55*755-1110
№ на схеме:24
Каталожный номер:4011000082
Комплект:12
Примечание:GB5783-M10*25EpZn-8.8
№ на схеме:27
Каталожный номер:4120005019
Комплект:1
Примечание:HSGL-63*40*709-1106
№ на схеме:28
Каталожный номер:4120005017
Комплект:1
Примечание:HSGL-70*40*210-580
№ на схеме:30
Каталожный номер:4011000081
Комплект:4
Примечание:GB5783-M10*20EpZn-8.8
№ на схеме:32
Каталожный номер:4120005210
Комплект:2
Примечание:F462CACA121206-830-PG830
№ на схеме:34
Каталожный номер:4011000091
Комплект:2
Примечание:GB5783-M12*40EpZn-8.8
№ на схеме:36
Каталожный номер:4120005204
Комплект:4
Примечание:F462CACA121206-400-PG400
№ на схеме:37
Каталожный номер:4120005016
Комплект:1
Примечание:HSGL-70*40*210-580
№ на схеме:40
Каталожный номер:4120005205
Комплект:4
Примечание:F462CACA121206-560
№ на схеме:41
Каталожный номер:4120005201
Комплект:6
Примечание:F462CACA121206-880
№ на схеме:42
Каталожный номер:4120005206
Комплект:4
Примечание:F462CACA121206-760
№ на схеме:43
Каталожный номер:4120005018
Комплект:1
Примечание:HSGL-63*40*709-1106
№ на схеме:44
Каталожный номер:4120005020
Комплект:1
Примечание:HSGL-80*55*755-1110
№ на схеме:45
Каталожный номер:4011000051
Комплект:2
Примечание:GB5782-M10*70EpZn-8.8
№ на схеме:54
Каталожный номер:4014000173
Комплект:2
Примечание:GB70.1-M10*110EpZn-8.8
№ на схеме:58
Каталожный номер:4120005389
Комплект:4
Примечание:F462CACF151508-1200-PG1200
№ на схеме:59
Каталожный номер:4120005388
Комплект:1
Примечание:F462CACF121206-1500-PG1500
№ на схеме:60
Каталожный номер:4120005387
Комплект:1
Примечание:F462CACF121206-1300-PG1300
