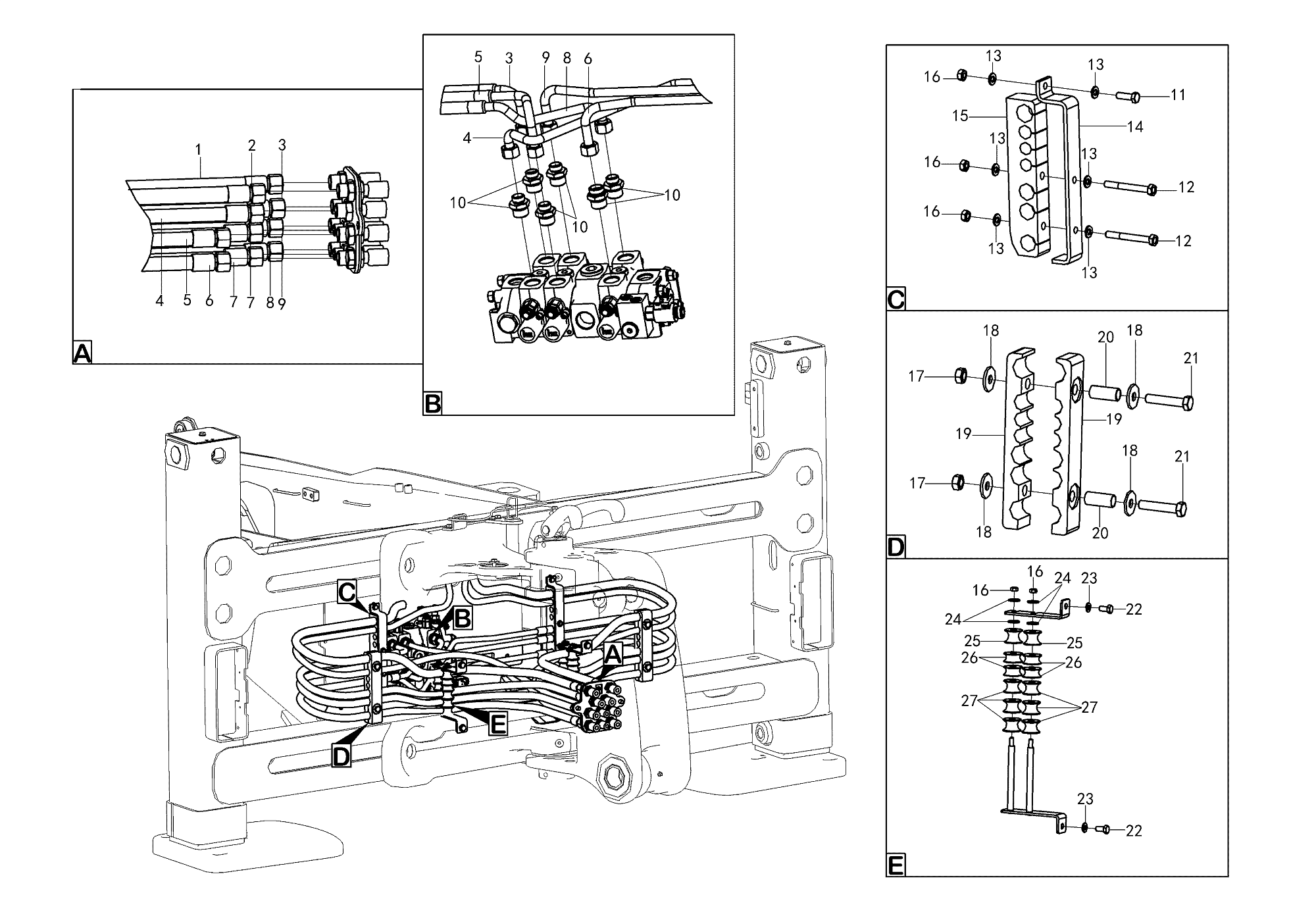

Система гидравлики в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4120005879
Комплект:1
Примечание:F462CACF151510-2250-PG500
№ на схеме:2
Каталожный номер:4120005878
Комплект:1
Примечание:F462CACF151810-1700-PG500
№ на схеме:7
Каталожный номер:4120005580
Комплект:2
Примечание:F381CACF121206-2200
№ на схеме:10
Каталожный номер:4190000363
Комплект:6
Примечание:GE15LR3/4EDOMDA3C
№ на схеме:11
Каталожный номер:4011000106
Комплект:2
Примечание:GB5783-M8*25EpZn-8.8
№ на схеме:12
Каталожный номер:4011000591
Комплект:4
Примечание:GB5782-M8*70EpZn-8.8
№ на схеме:13
Каталожный номер:4015000072
Комплект:12
Примечание:GB97.1-8EpZn-300HV
№ на схеме:18
Каталожный номер:4015000197
Комплект:8
Примечание:GB96.1-10EpZn-300HV
№ на схеме:21
Каталожный номер:4011000489
Комплект:4
Примечание:GB5783-M10*50EpZn-8.8
№ на схеме:22
Каталожный номер:4011000081
Комплект:4
Примечание:GB5783-M10*20EpZn-8.8
№ на схеме:23
Каталожный номер:4015000162
Комплект:4
Примечание:GB97.1-10EpZn-300HV
№ на схеме:24
Каталожный номер:4015000256
Комплект:8
Примечание:GB96.1-8EpZn-300HV
