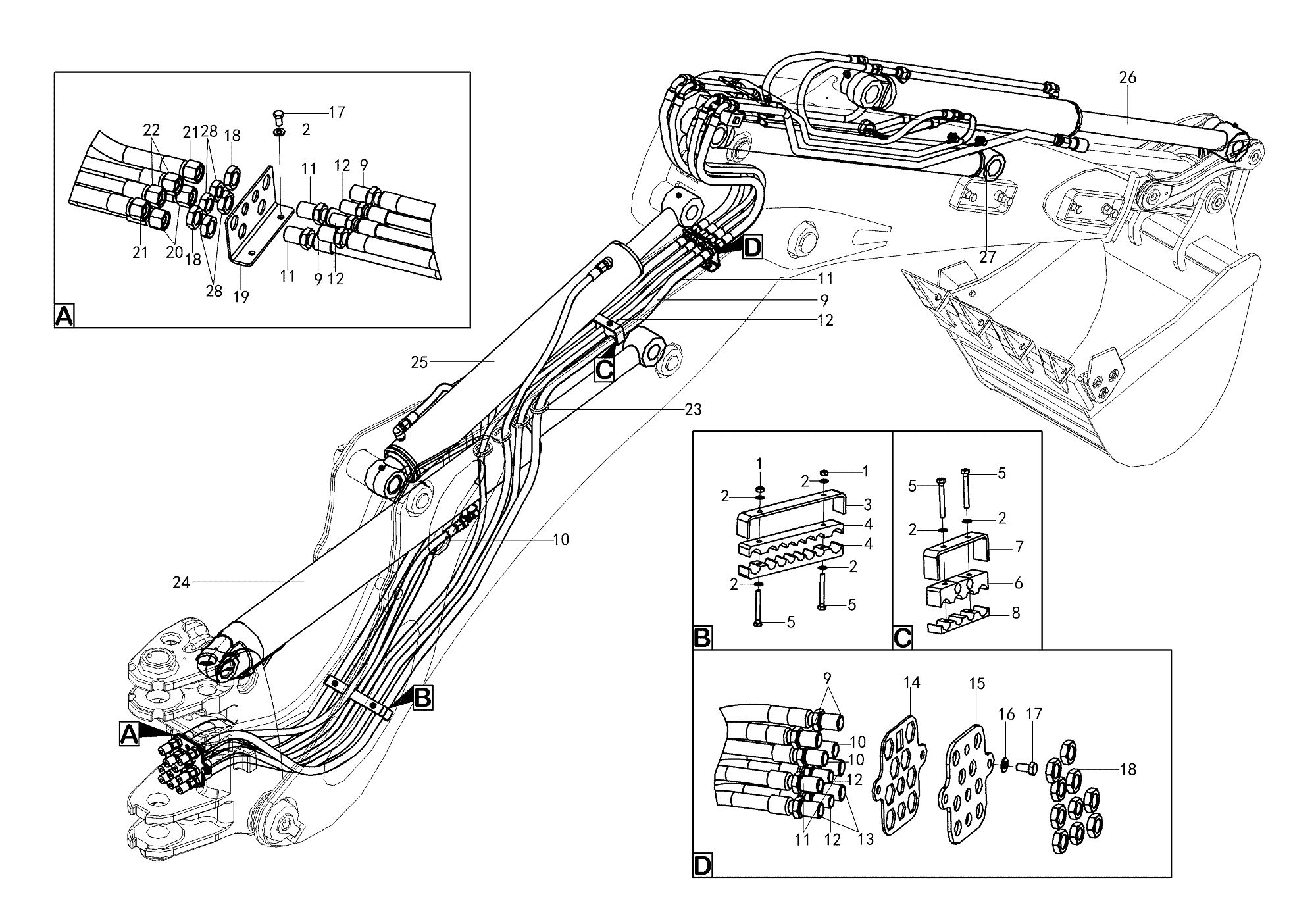

Система гидравлики стрелы в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:4015000072
Комплект:8
Примечание:GB97.1-8EpZn-300HV
№ на схеме:5
Каталожный номер:4011000718
Комплект:4
Примечание:GB5782-M8*60EpZn-8.8
№ на схеме:16
Каталожный номер:4015000162
Комплект:2
Примечание:GB97.1-10EpZn-300HV
№ на схеме:17
Каталожный номер:4011000081
Комплект:2
Примечание:GB5783-M10*20EpZn-8.8
№ на схеме:20
Каталожный номер:4120005504
Комплект:2
Примечание:F462CACF151508-1100-PG1100
№ на схеме:21
Каталожный номер:4120005503
Комплект:2
Примечание:F462CACF151810-1100-PG1100
№ на схеме:22
Каталожный номер:4120005586
Комплект:2
Примечание:F381CACF121006-980-PG980
№ на схеме:24
Каталожный номер:4120005022
Комплект:1
Примечание:HSGL-120*60*993-1381
№ на схеме:25
Каталожный номер:4120005024
Комплект:1
Примечание:HSGL-110*60*753-1242
№ на схеме:26
Каталожный номер:4120005494
Комплект:1
Примечание:HSGL-90*60*723-1077
№ на схеме:27
Каталожный номер:4120005803
Комплект:1
Примечание:HSGL-70*40*1050-1345
