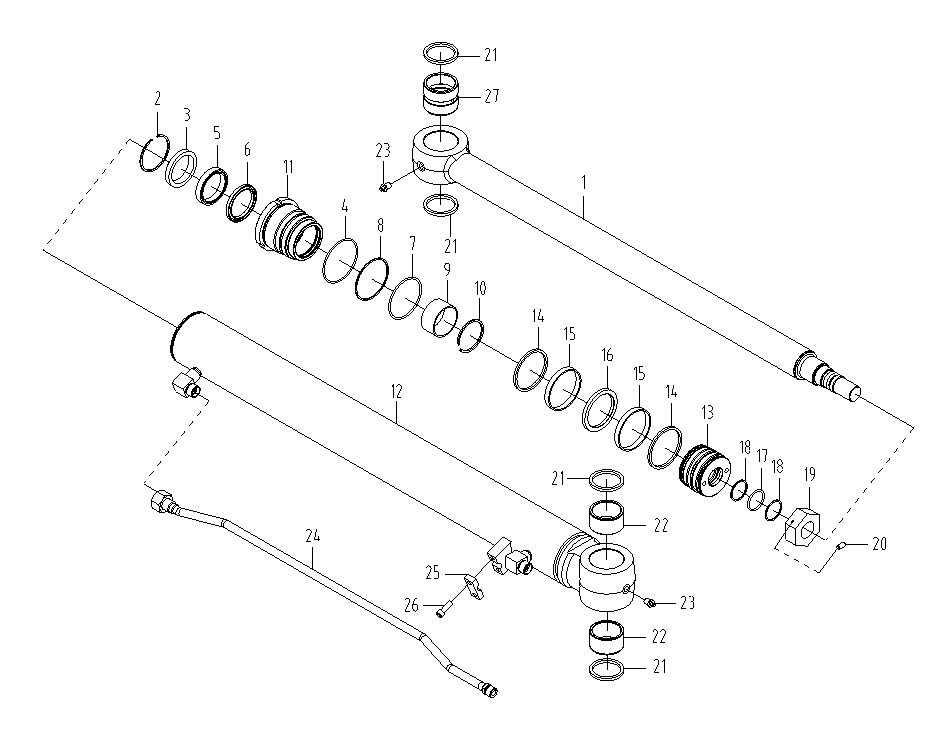

Цилиндр стрелы левый (3713ch)

← Цилиндр ковша правый (3713ch) Цилиндр стрелы правый (3713ch) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod

Каталожный номер:4120005020001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining ring

Каталожный номер:4120005020002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:2

Примечание:

№ на схеме:9

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining ring

Каталожный номер:4120005020004

Комплект:1

Примечание:

№ на схеме:11

Наименование:Piston rod head

Каталожный номер:4120005020005

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cylinder tube

Каталожный номер:4120005020006

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder piston

Каталожный номер:4120005020007

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:2

Примечание:

№ на схеме:16

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:4120005020008

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:4014000470

Комплект:1

Примечание:GB78-M8*16-45H

№ на схеме:21

Наименование:Sealing ring kit

Каталожный номер:4120005020003

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bushing

Каталожный номер:4120005020009

Комплект:2

Примечание:

№ на схеме:23

Наименование:Lubricating nipple

Каталожный номер:4030000065

Комплект:2

Примечание:JB7940.1-M10*1

№ на схеме:24

Наименование:Pipe

Каталожный номер:4120005020010

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retainer

Каталожный номер:4120005020011

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:4014000171

Комплект:2

Примечание:GB70.1-M8*25-8.8

№ на схеме:27

Наименование:Bushing

Каталожный номер:4120005020012

Комплект:1

Примечание:
