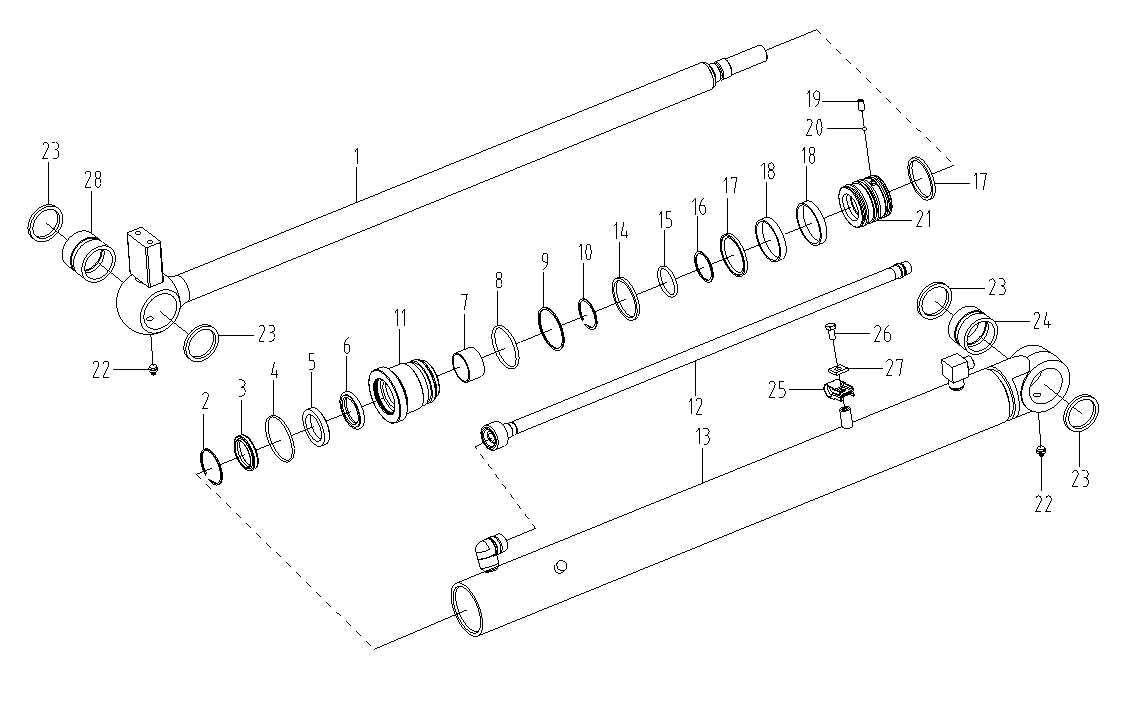

Цилиндр ковша правый (3713ch)

← Цилиндр ковша левый (3713ch) Цилиндр стрелы левый (3713ch) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod

Каталожный номер:4120005019001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Retaining ring

Каталожный номер:4120005019002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining ring

Каталожный номер:4120005019004

Комплект:1

Примечание:

№ на схеме:11

Наименование:Piston rod head

Каталожный номер:4120005019005

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe

Каталожный номер:4120005019006

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder tube

Каталожный номер:4120005019007

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:2

Примечание:

№ на схеме:17

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:4014000410

Комплект:1

Примечание:GB77-M8*10-8.8

№ на схеме:20

Наименование:Ball

Каталожный номер:4090000168

Комплект:1

Примечание:GB308-5-GCr6

№ на схеме:21

Наименование:Cylinder piston

Каталожный номер:4120005019008

Комплект:1

Примечание:

№ на схеме:22

Наименование:Lubricating nipple

Каталожный номер:4030000065

Комплект:2

Примечание:JB7940.1-M10*1

№ на схеме:23

Наименование:Sealing ring kit

Каталожный номер:4120005019003

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bushing

Каталожный номер:4120005019009

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp

Каталожный номер:4120005019010

Комплект:2

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:4011000934

Комплект:3

Примечание:GB5783-M8*12-8.8

№ на схеме:27

Наименование:Plate

Каталожный номер:4120005019011

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bushing

Каталожный номер:4120005019012

Комплект:1

Примечание:
