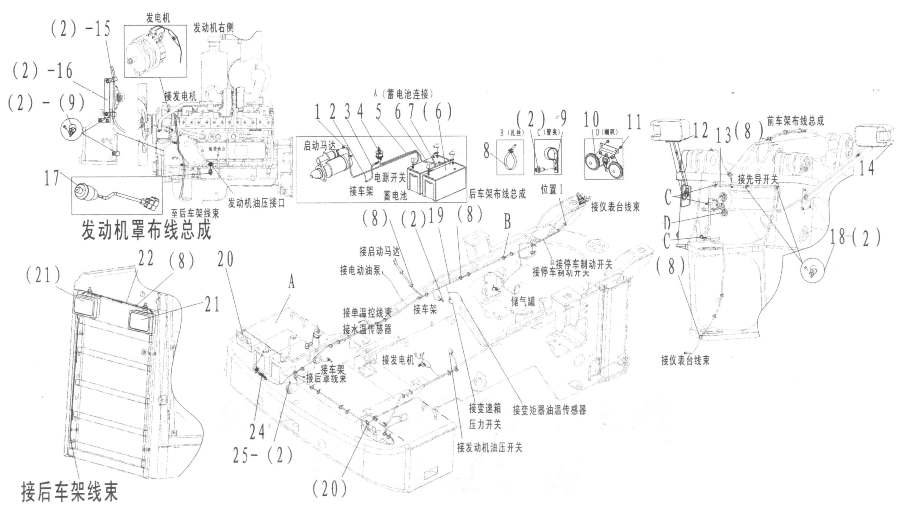

ELECTIRIC SYSTEM

← AIR CONDITIONER PANEL ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LINE FROM SWITCH TO MOTOR

Каталожный номер:29370013131

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT GB16674-M8* 16EPZN-8.8

Каталожный номер:4011000461

Комплект:1

Примечание:

№ на схеме:3

Наименование:BATTERY WIRE A50*350

Каталожный номер:29370014291

Комплект:1

Примечание:

№ на схеме:4

Наименование:POWER SWITCH K01К18-A

Каталожный номер:4130000427

Комплект:1

Примечание:

№ на схеме:5

Наименование:BATTERY WIRE P50*150

Каталожный номер:29370014261

Комплект:1

Примечание:

№ на схеме:6

Наименование:BATTERY 6-QW-120B

Каталожный номер:4130000057

Комплект:1

Примечание:

№ на схеме:7

Наименование:BATTERY CABLE

Каталожный номер:29370013101

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLIPLG13-ZS4*250

Каталожный номер:4190000020

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPE NIP

Каталожный номер:29350000021

Комплект:1

Примечание:

№ на схеме:10

Наименование:ELECTRIC HORN DL125-24V

Каталожный номер:4130000009

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT GB 16674-M6* 10EPZN-8.8

Каталожный номер:4011000152

Комплект:1

Примечание:

№ на схеме:12

Наименование:LEFT FRONT HEAD LAMP LFLDH4-24V

Каталожный номер:4130000542

Комплект:1

Примечание:

№ на схеме:13

Наименование:FRONT BODY WIRING HARNESS

Каталожный номер:29370018141

Комплект:1

Примечание:

№ на схеме:14

Наименование:RIGHT FRONT HEAD LAMP LFRDH4-24V

Каталожный номер:4130000543

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLIP Ф15

Каталожный номер:29370017311

Комплект:1

Примечание:

№ на схеме:16

Наименование:BRACKET

Каталожный номер:29370018721

Комплект:1

Примечание:

№ на схеме:17

Наименование:SWITCH;OILPR

Каталожный номер:4130001078

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLIP Ф12

Каталожный номер:29370018651

Комплект:1

Примечание:

№ на схеме:19

Наименование:REAR BODY WIRING HARNESS

Каталожный номер:29370018091

Комплект:1

Примечание:

№ на схеме:20

Наименование:REAR LAMP LRTD-24V

Каталожный номер:4130000213

Комплект:1

Примечание:

№ на схеме:21

Наименование:REAR LARGE LAMP SPH4-1031

Каталожный номер:4130000544

Комплект:1

Примечание:

№ на схеме:22

Наименование:REAR HOOD HARNESS

Каталожный номер:29370018131

Комплект:1

Примечание:

№ на схеме:23

Наименование:FORWARD LIGHTING QZD-2

Каталожный номер:4130000797

Комплект:1

Примечание:

№ на схеме:24

Наименование:BATTERY RELAY 024-1H2T-80A

Каталожный номер:4130000912

Комплект:1

Примечание:

№ на схеме:25

Наименование:ANNUNCIATOR FM211

Каталожный номер:4130000031

Комплект:1

Примечание:

№ на схеме:26

Наименование:WIRING HARNESS

Каталожный номер:4130001092

Комплект:1

Примечание:

№ на схеме:27

Наименование:PANEL HARNESS ASSEMBLY

Каталожный номер:29370018081

Комплект:1

Примечание:

№ на схеме:28

Наименование:STARTUP RELAY JD231A-LGO1

Каталожный номер:4130001080

Комплект:1

Примечание:

№ на схеме:29

Наименование:SCREW GB8I8-M6*16EpZn-4.8

Каталожный номер:4014000026

Комплект:1

Примечание:

№ на схеме:30

Наименование:WASHER GB97.1 -6EpZn-300HV

Каталожный номер:4015000207

Комплект:1

Примечание:

№ на схеме:31

Наименование:PRESS SWITCH YK212B/D

Каталожный номер:4130001093

Комплект:1

Примечание:

№ на схеме:32

Наименование:FIXED PLATE OF STARTUP RELAY

Каталожный номер:29370015591

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOLTGB5786-M14*1.5*20-8.8

Каталожный номер:4011000919

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER GB97.1-14EpZn-300HV

Каталожный номер:4015000177

Комплект:1

Примечание:

№ на схеме:35

Наименование:PLATE

Каталожный номер:29370018861

Комплект:1

Примечание:

№ на схеме:36

Наименование:CLIP N90666101

Каталожный номер:4190001095

Комплект:1

Примечание:

№ на схеме:37

Наименование:SPEED SELECTER 90232

Каталожный номер:4130000950

Комплект:1

Примечание:

№ на схеме:38

Наименование:SCREW GB70.1-M5*35EpZn-10.9

Каталожный номер:4014000275

Комплект:1

Примечание:

№ на схеме:39

Наименование:BRACKET

Каталожный номер:29370014731

Комплект:1

Примечание:

№ на схеме:40

Наименование:FIX PLATE

Каталожный номер:29310011251

Комплект:1

Примечание:

№ на схеме:41

Наименование:BOLTGB16674-M10*70EpZn-8.8

Каталожный номер:4011000476

Комплект:1

Примечание:

№ на схеме:42

Наименование:NUTGB6170-M10EpZn-8

Каталожный номер:4013000007

Комплект:1

Примечание:

№ на схеме:43

Наименование:WASHER GB97.1 -10EpZn-300HV

Каталожный номер:4015000162

Комплект:1

Примечание:

№ на схеме:44

Наименование:PIPE NIP

Каталожный номер:29370013551

Комплект:1

Примечание:

№ на схеме:45

Наименование:U-BOLT

Каталожный номер:29370013561

Комплект:1

Примечание:

№ на схеме:46

Наименование:NUT GB6170-M6EpZn-8

Каталожный номер:4013000028

Комплект:1

Примечание:

№ на схеме:47

Наименование:COMBINED SWTICH LG13-ZHK

Каталожный номер:4130000021

Комплект:1

Примечание:

№ на схеме:48

Наименование:SUPPORTING PLATE

Каталожный номер:29370013541

Комплект:1

Примечание:

№ на схеме:49

Наименование:PANEL ZL2-235M

Каталожный номер:29370016042

Комплект:1

Примечание:

№ на схеме:50

Наименование:STANDBY PLUG 8JA002262-001

Каталожный номер:4130000331

Комплект:1

Примечание:

№ на схеме:51

Наименование:STANDBY SOCKET 8JB001946-011

Каталожный номер:4130000332

Комплект:1

Примечание:

№ на схеме:52

Наименование:AUXILIARY RELAY 024-1Z6GD2

Каталожный номер:4130000869

Комплект:1

Примечание:

№ на схеме:53

Наименование:SCREW GB818-M5*12EpZn-4.8

Каталожный номер:4014000048

Комплект:1

Примечание:

№ на схеме:54

Наименование:WASHER GB97.1 -5EpZn-300HV

Каталожный номер:4015000110

Комплект:1

Примечание:

№ на схеме:55

Наименование:SPEED CONTROLLER LGTC-I

Каталожный номер:4130000951

Комплект:1

Примечание:

№ на схеме:56

Наименование:SIDE FRAME JK931-01CKJ

Каталожный номер:4130000498

Комплект:1

Примечание:

№ на схеме:57

Наименование:CAPJK931-01GB

Каталожный номер:4130000496

Комплект:1

Примечание:

№ на схеме:58

Наименование:MIDDLE FRAME JK931 -01ZKJ

Каталожный номер:4130000497

Комплект:1

Примечание:

№ на схеме:59

Наименование:POWER CUT SWITCH JK931-01DL

Каталожный номер:4130000504

Комплект:1

Примечание:

№ на схеме:60

Наименование:SPRAY WATER BUTTON-SWITCH JK931-01PS

Каталожный номер:4130000499

Комплект:1

Примечание:

№ на схеме:61

Наименование:REAR BIG LAMP BUTTON-SWITCH JK931 -01 HDD

Каталожный номер:4130000494

Комплект:1

Примечание:

№ на схеме:62

Наименование:BACKWARD LIGHTING BUTTON-SWITCH JK931-01HZD

Каталожный номер:4130000491

Комплект:1

Примечание:

№ на схеме:63

Наименование:FORWARD LIGHTING BUTTON-SWITCH JK931-01QZD

Каталожный номер:4130000490

Комплект:1

Примечание:

№ на схеме:64

Наименование:BACK LAMP BUTTON-SWITCH JK931-01BGD

Каталожный номер:4130000489

Комплект:1

Примечание:

№ на схеме:65

Наименование:ALARM LAMP BUTTON-SWITCH JK931-01JSD

Каталожный номер:4130000492

Комплект:1

Примечание:

№ на схеме:66

Наименование:WIPERBUTTON-SWITCHJK931-01GYQ

Каталожный номер:4130000493

Комплект:1

Примечание:
