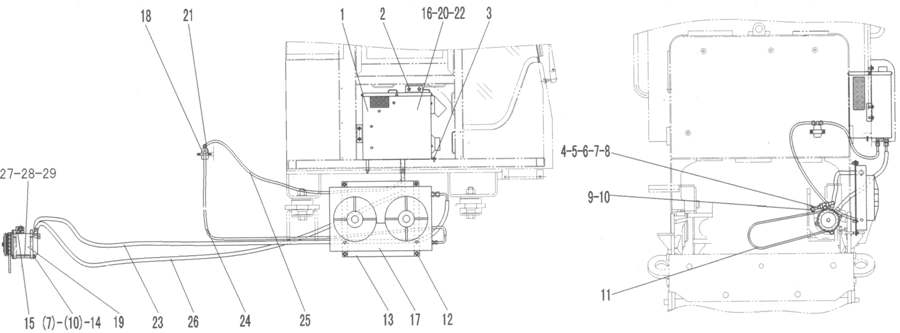

AIR CONDITIONER

← REAR STEERING LAMP HOOD ELECTIRIC SYSTEM →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:И

Наименование:BELT, COMPRESSOR

Каталожный номер:4110000885

Комплект:1

Примечание:

№ на схеме:1

Наименование:AIR CONDITIONER 956-08

Каталожный номер:4130000632

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT GB16674-M8*16EpZn-8.8

Каталожный номер:4011000461

Комплект:4

Примечание:

№ на схеме:3

Наименование:BOLT GB16674-M6* 12EpZn-8.8

Каталожный номер:4130000075

Комплект:3

Примечание:

№ на схеме:4

Наименование:ADJUST SCREW

Каталожный номер:26350003331

Комплект:1

Примечание:

№ на схеме:5

Наименование:NUT GB6170-M16EpZn-8

Каталожный номер:4013000016

Комплект:2

Примечание:

№ на схеме:6

Наименование:BOLT GB5783-M10*30EpZn-8.8

Каталожный номер:4011000084

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER GB97.1-10EpZn-300HV

Каталожный номер:4015000162

Комплект:5

Примечание:

№ на схеме:8

Наименование:COMPRESSOR EARTH LINE

Каталожный номер:29350009031

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT GB5783-M10*45EpZn-8.8

Каталожный номер:4011000514

Комплект:1

Примечание:

№ на схеме:10

Наименование:NUT GB6170-M10EpZn-8

Каталожный номер:4013000007

Комплект:3

Примечание:

№ на схеме:12

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:6

Примечание:

№ на схеме:13

Наименование:SUPPORT PLATE

Каталожный номер:29350007922

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT GB5782-M10*135EpZn-8.8

Каталожный номер:4011000311

Комплект:1

Примечание:

№ на схеме:15

Наименование:MOUNTED BLOCK

Каталожный номер:29350009731

Комплект:1

Примечание:

№ на схеме:16

Наименование:EVAPORATOR ASSEMBLY

Каталожный номер:4130000633

Комплект:1

Примечание:

№ на схеме:17

Наименование:CONDENSER ASSEMBLY

Каталожный номер:4130000457

Комплект:1

Примечание:

№ на схеме:18

Наименование:RECEIVER

Каталожный номер:4130000419

Комплект:1

Примечание:

№ на схеме:19

Наименование:COMPRESSOR ASSEMBLY

Каталожный номер:4130000420

Комплект:1

Примечание:

№ на схеме:20

Наименование:CONTROL PANEL

Каталожный номер:4130000418

Комплект:1

Примечание:

№ на схеме:21

Наименование:RECEIVER CLIP

Каталожный номер:4190000810

Комплект:1

Примечание:

№ на схеме:22

Наименование:WIRING HARNESS FOR AIR CONDITIONER

Каталожный номер:4130000658

Комплект:1

Примечание:

№ на схеме:23

Наименование:PIPE COMPRESSOR-CONDENSER

Каталожный номер:4120001513

Комплект:1

Примечание:

№ на схеме:24

Наименование:PIPE CONDENSER-RECEIVER

Каталожный номер:4120001514

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIPE RECEIVER-EVAPORATOR

Каталожный номер:4120001515

Комплект:1

Примечание:

№ на схеме:26

Наименование:PIPE EVAPORATOR-COMPRESSOR

Каталожный номер:4120001516

Комплект:1

Примечание:

№ на схеме:27

Наименование:BRACKET

Каталожный номер:29350009911

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT GB5783-M12*35EpZn-8.8

Каталожный номер:4011000090

Комплект:1

Примечание:

№ на схеме:29

Наименование:WASHER GB97.1 -12EpZn-300HV

Каталожный номер:4015000168

Комплект:1

Примечание:
