Узел кондиционера воздуха 60213360

Узел кондиционера воздуха 60213360

← Система кондиционирования воздуха 12872855 Блок кондиционера 60213356 →

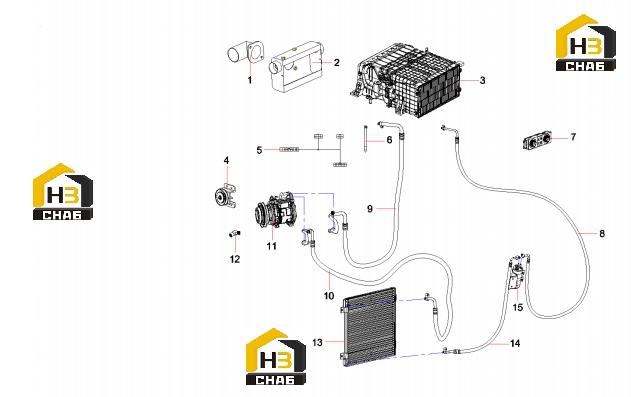

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:DUCT PLENUM
Каталожный номер:60245853
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:DUCT PLENUM
Каталожный номер:60245852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Evaporator
Каталожный номер:60213356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Harness, air conditioner
Каталожный номер:60210923
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pulley AS, tension
Каталожный номер:60030552
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe, water drain
Каталожный номер:60068273
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Panel AS, control
Каталожный номер:60213152
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:HOSE ASSY-LIQUID
Каталожный номер:60307164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose AS, air intake
Каталожный номер:60213154
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose AS, exhaust
Каталожный номер:60213153
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Compressor
Каталожный номер:60013770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Joint, valve, maual
Каталожный номер:60056554
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Condenser
Каталожный номер:60013771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:HOSE ASSY-LIQUID
Каталожный номер:60307163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:RECEIVER DRIER ASSY
Каталожный номер:60242103
Комплект:1
Примечание:
