Система кондиционирования воздуха 12872855

Система кондиционирования воздуха 12872855

← Пол кабины 12975001 Узел кондиционера воздуха 60213360 →

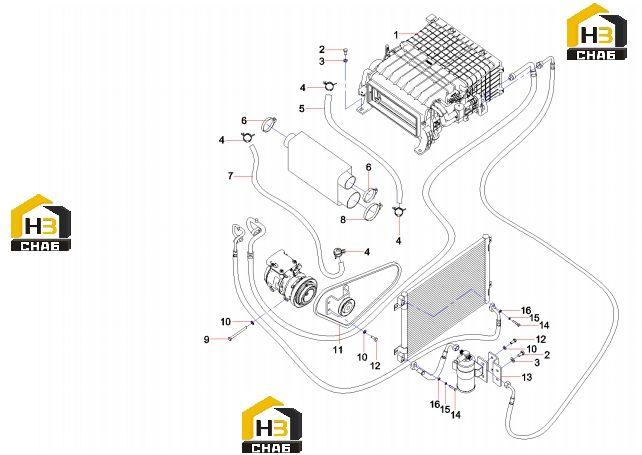

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Air conditioning system AS
Каталожный номер:60213360
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M10x20GB5783 10.9
Каталожный номер:A210111000012
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:24000637
Комплект:5
Примечание:10GB97.1
0 ₽
шт
№ на схеме:4
Наименование:Clamp, pipe
Каталожный номер:60166393
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe, cold pipe, air conditioner
Каталожный номер:11084196
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:A210855000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe, hot pipe, air conditioner
Каталожный номер:11084197
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hoop
Каталожный номер:A210855000014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M8x90(GB5783)
Каталожный номер:A210111000098
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:24000633
Комплект:13
Примечание:8GB97.1
0 ₽
шт
№ на схеме:11
Наименование:V-belt
Каталожный номер:B230106000058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M8x20GB5783 10.9
Каталожный номер:A210111000343
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:mounting plateSY85C1K2S.1.8-9
Каталожный номер:12862691
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:A210111000082
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:60060564
Комплект:2
Примечание:6GB93
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:24000632
Комплект:2
Примечание:6GB97.1
