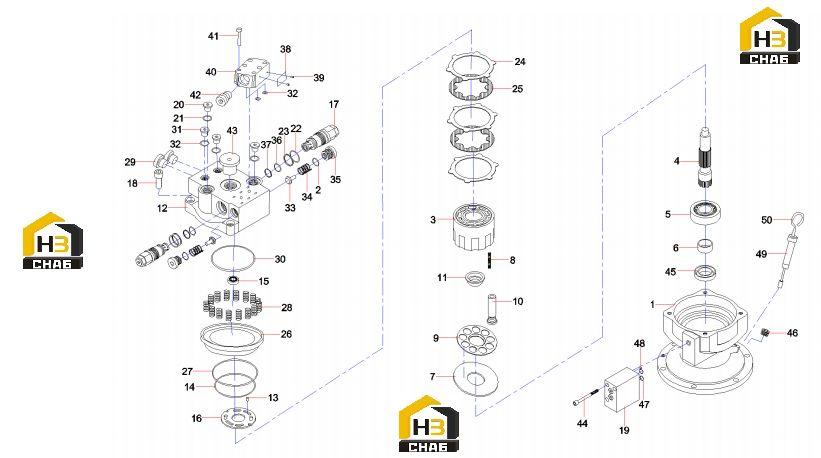

Редуктор 60241302

← Бак гидравлический 12871324 Комплектующие редуктора 60241302 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BODY

Каталожный номер:60256348

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:60256349

Комплект:2

Примечание:

№ на схеме:3

Наименование:Body - Cylinder

Каталожный номер:60111968

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shaft

Каталожный номер:60111975

Комплект:1

Примечание:

№ на схеме:5

Наименование:ROLLER BEARING

Каталожный номер:60256350

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sleeve - Shaft

Каталожный номер:60111976

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate - Swash

Каталожный номер:60111973

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring

Каталожный номер:60038238

Комплект:9

Примечание:

№ на схеме:9

Наименование:Disc - Installation

Каталожный номер:60111961

Комплект:1

Примечание:

№ на схеме:10

Наименование:Block AS - Horseshoe (Piston)

Каталожный номер:60111970

Комплект:9

Примечание:

№ на схеме:11

Наименование:Guide - Ball

Каталожный номер:60111972

Комплект:1

Примечание:

№ на схеме:12

Наименование:REAR COVER

Каталожный номер:60256351

Комплект:1

Примечание:

№ на схеме:13

Наименование:PIN

Каталожный номер:60256352

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:60256353

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing

Каталожный номер:60114287

Комплект:1

Примечание:

№ на схеме:16

Наименование:Disc - Valve

Каталожный номер:60111964

Комплект:1

Примечание:

№ на схеме:17

Наименование:RELIEF V/V ASS'Y

Каталожный номер:60256354

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:60111971

Комплект:4

Примечание:

№ на схеме:19

Наименование:TIME DELAY VALVE

Каталожный номер:60256355

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug, screw

Каталожный номер:60038511

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:60256356

Комплект:2

Примечание:

№ на схеме:22

Наименование:BACK UP RING

Каталожный номер:60256357

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:60256358

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plate

Каталожный номер:60111962

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:60111962

Комплект:3

Примечание:

№ на схеме:26

Наименование:Plunger - Stop

Каталожный номер:60111974

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:60256359

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spring

Каталожный номер:60111967

Комплект:16

Примечание:

№ на схеме:29

Наименование:PLUG (PLASTIC)

Каталожный номер:60256360

Комплект:2

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:60256361

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug, screw

Каталожный номер:60038512

Комплект:2

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:60256362

Комплект:4

Примечание:

№ на схеме:33

Наименование:Valve

Каталожный номер:60038063

Комплект:2

Примечание:

№ на схеме:34

Наименование:Spring

Каталожный номер:60038227

Комплект:2

Примечание:

№ на схеме:35

Наименование:Plug, screw

Каталожный номер:60038505

Комплект:2

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:60256363

Комплект:2

Примечание:

№ на схеме:37

Наименование:BACK UP RING

Каталожный номер:60256364

Комплект:2

Примечание:

№ на схеме:38

Наименование:NAME PLATE

Каталожный номер:60256365

Комплект:1

Примечание:

№ на схеме:39

Наименование:Rivet

Каталожный номер:60038531

Комплект:2

Примечание:

№ на схеме:40

Наименование:BODY

Каталожный номер:60256366

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt

Каталожный номер:60082164

Комплект:6

Примечание:

№ на схеме:42

Наименование:ANTI-ROTATING VALVE ASS'Y

Каталожный номер:60256367

Комплект:2

Примечание:

№ на схеме:43

Наименование:PLUG (PLASTIC)

Каталожный номер:60256368

Комплект:1

Примечание:

№ на схеме:44

Наименование:WRENCH BOLT

Каталожный номер:60256369

Комплект:3

Примечание:

№ на схеме:45

Наименование:OIL-SEAL

Каталожный номер:60256370

Комплект:1

Примечание:

№ на схеме:46

Наименование:PLUG

Каталожный номер:60256371

Комплект:1

Примечание:

№ на схеме:47

Наименование:O-RING

Каталожный номер:60256372

Комплект:2

Примечание:

№ на схеме:48

Наименование:O-RING

Каталожный номер:60256373

Комплект:1

Примечание:

№ на схеме:49

Наименование:GAGE PIPE

Каталожный номер:60256403

Комплект:1

Примечание:

№ на схеме:50

Наименование:LEVEL BAR

Каталожный номер:60256404

Комплект:1

Примечание:
