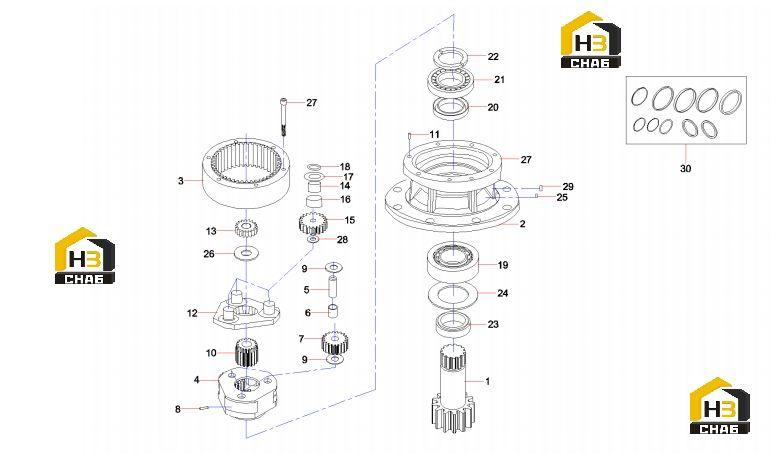

Комплектующие редуктора 60241302

← Редуктор 60241302 Комплектующие гидравлической системы 13596952 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pinion Shaft

Каталожный номер:60256374

Комплект:1

Примечание:

№ на схеме:2

Наименование:Case

Каталожный номер:60256375

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring Gear

Каталожный номер:60256376

Комплект:1

Примечание:

№ на схеме:4

Наименование:CARRIER 2

Каталожный номер:60256377

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIN 2

Каталожный номер:60256378

Комплект:3

Примечание:

№ на схеме:6

Наименование:NEEDLE BEARING

Каталожный номер:60256379

Комплект:3

Примечание:

№ на схеме:7

Наименование:PLANET GEAR 2

Каталожный номер:60256380

Комплект:3

Примечание:

№ на схеме:8

Наименование:SPRING PIN

Каталожный номер:60256381

Комплект:3

Примечание:

№ на схеме:9

Наименование:THRUST WASHER 2

Каталожный номер:60256382

Комплект:6

Примечание:

№ на схеме:10

Наименование:SUN GEAR 2

Каталожный номер:60256383

Комплект:1

Примечание:

№ на схеме:11

Наименование:KNOCK PIN

Каталожный номер:60256384

Комплект:2

Примечание:

№ на схеме:12

Наименование:CARRIER 1

Каталожный номер:60256385

Комплект:1

Примечание:

№ на схеме:13

Наименование:SUN GEAR 1

Каталожный номер:60256386

Комплект:1

Примечание:

№ на схеме:14

Наименование:COLLAR 1

Каталожный номер:60256387

Комплект:3

Примечание:

№ на схеме:15

Наименование:PLANET GEAR 1

Каталожный номер:60256388

Комплект:3

Примечание:

№ на схеме:16

Наименование:NEEDLE BEARING

Каталожный номер:60256389

Комплект:3

Примечание:

№ на схеме:17

Наименование:THRUST WASHER 1

Каталожный номер:60256390

Комплект:3

Примечание:

№ на схеме:18

Наименование:SNAP RING

Каталожный номер:60256391

Комплект:3

Примечание:

№ на схеме:19

Наименование:T/ROLLER BEARING

Каталожный номер:60256392

Комплект:1

Примечание:

№ на схеме:20

Наименование:OIL SEAL

Каталожный номер:60256393

Комплект:1

Примечание:

№ на схеме:21

Наименование:T/ROLLER BEARING

Каталожный номер:60256394

Комплект:1

Примечание:

№ на схеме:22

Наименование:LOCK COLLAR

Каталожный номер:60256395

Комплект:2

Примечание:

№ на схеме:23

Наименование:SPACER

Каталожный номер:60256396

Комплект:1

Примечание:

№ на схеме:24

Наименование:DUST SEAL

Каталожный номер:60256397

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:60256398

Комплект:2

Примечание:

№ на схеме:26

Наименование:SIDE PLATE

Каталожный номер:60256399

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:60256400

Комплект:6

Примечание:

№ на схеме:28

Наименование:THRUST WASHER 3

Каталожный номер:60256401

Комплект:3

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:60256402

Комплект:1

Примечание:

№ на схеме:30

Наименование:Reducer assembly Repair kit

Каталожный номер:60266027

Комплект:2

Примечание:
