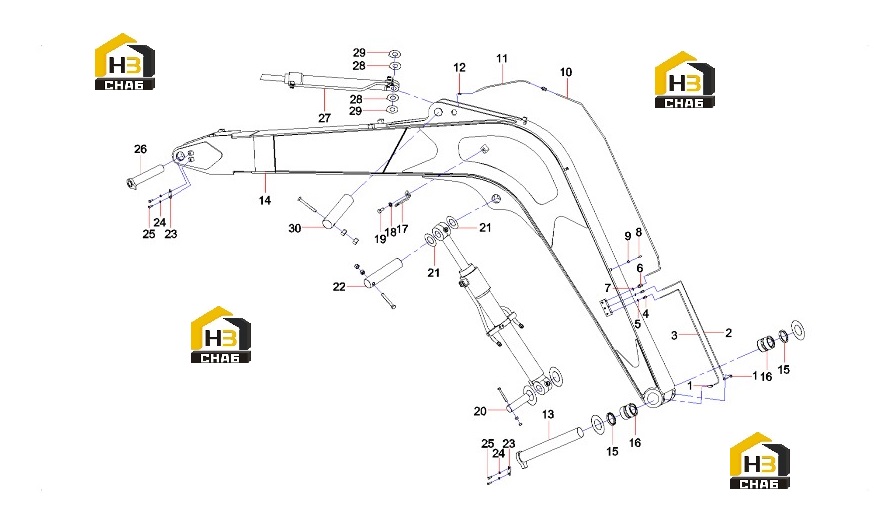

Узел стрелы 11045584

← Шильдики 11045549 Узел ковша 11045584 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:A210715000008

Комплект:2

Примечание:

№ на схеме:2

Наименование:Tube, grease

Каталожный номер:11045297

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube, grease

Каталожный номер:11045295

Комплект:1

Примечание:

№ на схеме:4

Наименование:Joint, pipe

Каталожный номер:B210770000085

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 10JB982

Каталожный номер:A210434000005

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A810201031035

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M8x12GB70.1 10.9

Каталожный номер:A210204000339

Комплект:3

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:A230200000170

Комплект:3

Примечание:

№ на схеме:10

Наименование:Tube, grease

Каталожный номер:11045298

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103000815

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000858

Комплект:1

Примечание:

№ на схеме:13

Наименование:Roll, pin

Каталожный номер:11044966

Комплект:1

Примечание:

№ на схеме:14

Наименование:Boom

Каталожный номер:11044871

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seal, MPS-ring 70x085x11.4

Каталожный номер:B230101002124

Комплект:2

Примечание:

№ на схеме:16

Наименование:Sleeve, shaft

Каталожный номер:11045290

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:1

Примечание:

№ на схеме:20

Наименование:Roll, pin

Каталожный номер:11045287

Комплект:1

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:A820102010793

Комплект:8

Примечание:

№ на схеме:22

Наименование:Roll, pin

Каталожный номер:11045299

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate, fixing

Каталожный номер:A810312019061

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:26

Наименование:Roll, pin

Каталожный номер:11044964

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipeline, work equipment

Каталожный номер:11045381

Комплект:1

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:A820102010779

Комплект:6

Примечание:

№ на схеме:29

Наименование:Shim

Каталожный номер:A820102010780

Комплект:6

Примечание:

№ на схеме:30

Наименование:Roll, pin

Каталожный номер:10542625

Комплект:1

Примечание:
