Узел ковша 11045584

Узел ковша 11045584

← Узел стрелы 11045584 Ковш в сборе 11045584 →

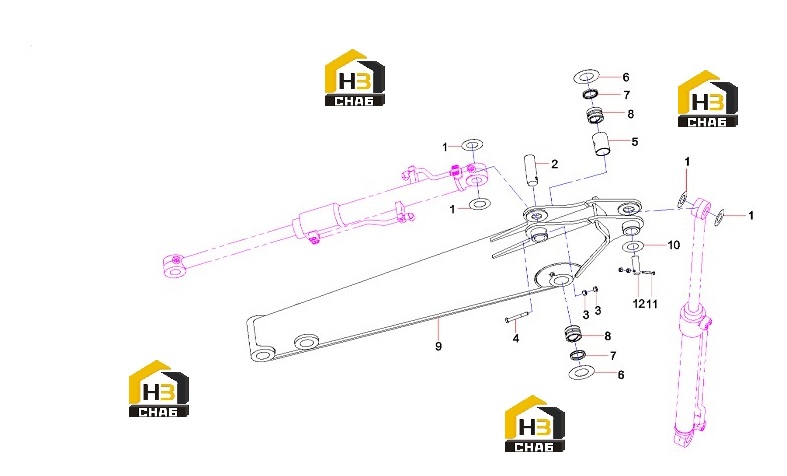

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Shim
Каталожный номер:A810312019062
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Roll, pin
Каталожный номер:11045296
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut M16GB617010
Каталожный номер:A210307000028
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw M16x120GB5782
Каталожный номер:A210110000035
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sleeve, spacer
Каталожный номер:11045292
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shim
Каталожный номер:10167592
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Seal, B7-ring
Каталожный номер:B230101001003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sleeve, shaft
Каталожный номер:11045291
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bucket arm SY95C1I2H.3.3B
Каталожный номер:12634075
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shim
Каталожный номер:10167597
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:21005243
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Roll, pin
Каталожный номер:11045285
Комплект:1
Примечание:
