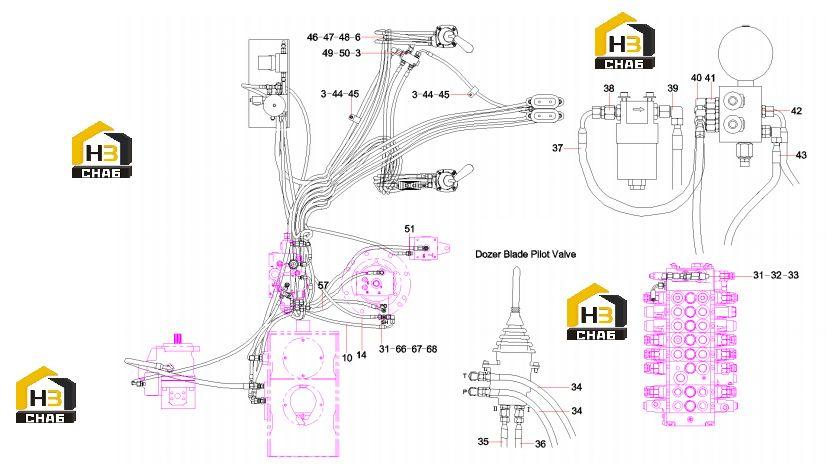

Трубопровод гидравлической системы sy80c1.1.4 13689643

← Комплектующие управления гидравлической системы (часть 2) sy80c1.1.4 13689643 Соединения в трубопроводе гидравлической системы (часть 1) sy80c1.1.4 13689643 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60060564

Комплект:14

Примечание:

№ на схеме:10

Наименование:Rubber Hose

Каталожный номер:60209366

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rubber hose

Каталожный номер:B230103004543

Комплект:1

Примечание:

№ на схеме:31

Наименование:Connector

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:32

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103000983

Комплект:4

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:23000918

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rubber hose

Каталожный номер:B230103000907

Комплект:1

Примечание:

№ на схеме:37

Наименование:Rubber hose

Каталожный номер:A831213050000

Комплект:1

Примечание:

№ на схеме:38

Наименование:Connector

Каталожный номер:B210780000827

Комплект:2

Примечание:

№ на схеме:39

Наименование:Hose

Каталожный номер:B230103002533

Комплект:1

Примечание:

№ на схеме:40

Наименование:rubber hose

Каталожный номер:60274649

Комплект:2

Примечание:

№ на схеме:41

Наименование:Hose

Каталожный номер:B230103003295

Комплект:1

Примечание:

№ на схеме:42

Наименование:Filter, tube-type

Каталожный номер:60049162

Комплект:1

Примечание:

№ на схеме:43

Наименование:Rubber hose

Каталожный номер:B230103004179

Комплект:1

Примечание:

№ на схеме:44

Наименование:Screw

Каталожный номер:A210204000146

Комплект:2

Примечание:

№ на схеме:45

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:46

Наименование:Bellows

Каталожный номер:11082048

Комплект:1

Примечание:

№ на схеме:47

Наименование:Flange

Каталожный номер:A820601990304

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt M6x16

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:49

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:50

Наименование:Screw

Каталожный номер:A210204000151

Комплект:2

Примечание:

№ на схеме:51

Наименование:Joint, pipe

Каталожный номер:60051497

Комплект:1

Примечание:

№ на схеме:66

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:67

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:35

Примечание:

№ на схеме:68

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:35

Примечание:
