Комплектующие управления гидравлической системы (часть 2) sy80c1.1.4 13689643

← Комплектующие управления гидравлической системы (часть 1) sy80c1.1.4 13689643 Трубопровод гидравлической системы sy80c1.1.4 13689643 →

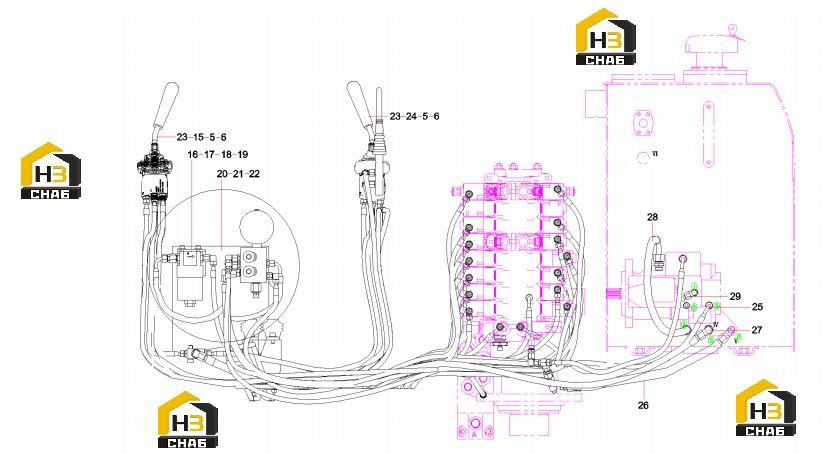

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:10

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60060564

Комплект:14

Примечание:

№ на схеме:15

Наименование:Joystick AS, left

Каталожный номер:10585259

Комплект:1

Примечание:

№ на схеме:16

Наименование:Filter

Каталожный номер:60211330

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000120

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:20

Наименование:Plate, mounting, pilot

Каталожный номер:12081914

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate, transitional

Каталожный номер:12540611

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sheath

Каталожный номер:12085734

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pilot-control Valve

Каталожный номер:60225750

Комплект:2

Примечание:

№ на схеме:24

Наименование:Joystick AS, right

Каталожный номер:10585261

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103004707

Комплект:3

Примечание:

№ на схеме:26

Наименование:Rubber hose

Каталожный номер:B230103001428

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:60154318

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rubber hose

Каталожный номер:B230103000789

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber hose

Каталожный номер:23000425

Комплект:1

Примечание:
