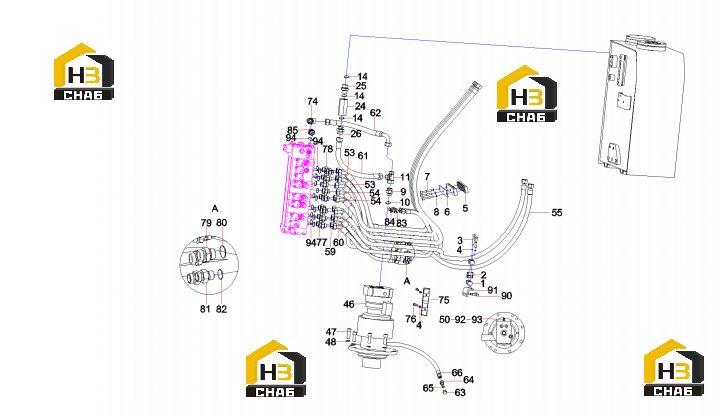

Трубопровод гидравлический sy80c1.1.2 13689585

← Противовес 11297791 Комплектующие бака гидравлического sy80c1.1.2 13689585 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, mounting

Каталожный номер:11664307

Комплект:4

Примечание:

№ на схеме:2

Наименование:Clamp, pipe, rubber

Каталожный номер:A820202005473

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M10x55 Cap Screw

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:5

Наименование:Clip, hose

Каталожный номер:A820601040450

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:A820101357603

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000512

Комплект:25

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205000942

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:11

Наименование:3-way L-type combined adaptor

Каталожный номер:B210780000018

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:5

Примечание:

№ на схеме:24

Наименование:Valve, check

Каталожный номер:A220401000334

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205002464

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:A820205002466

Комплект:1

Примечание:

№ на схеме:46

Наименование:Reducer GP

Каталожный номер:60047136

Комплект:1

Примечание:

№ на схеме:47

Наименование:Screw

Каталожный номер:A210204000232

Комплект:8

Примечание:

№ на схеме:48

Наименование:Washer

Каталожный номер:24000514

Комплект:8

Примечание:

№ на схеме:50

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:1

Примечание:

№ на схеме:53

Наименование:Rubber hose

Каталожный номер:B230103004184

Комплект:4

Примечание:

№ на схеме:54

Наименование:Hose

Каталожный номер:60028445

Комплект:4

Примечание:

№ на схеме:55

Наименование:Hose

Каталожный номер:60019154

Комплект:2

Примечание:

№ на схеме:59

Наименование:Hose, rubber

Каталожный номер:60105402

Комплект:2

Примечание:

№ на схеме:60

Наименование:Hose, rubber

Каталожный номер:B230103006472

Комплект:2

Примечание:

№ на схеме:61

Наименование:Hose

Каталожный номер:B230103003812

Комплект:1

Примечание:

№ на схеме:62

Наименование:Pipe, rubber

Каталожный номер:B230103000869

Комплект:1

Примечание:

№ на схеме:63

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:64

Наименование:Connector

Каталожный номер:A820205002389

Комплект:1

Примечание:

№ на схеме:65

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:66

Наименование:Rubber hose

Каталожный номер:B230103004978

Комплект:1

Примечание:

№ на схеме:74

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:75

Наименование:Clamp, pipe

Каталожный номер:10209832

Комплект:4

Примечание:

№ на схеме:76

Наименование:Screw

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:77

Наименование:Pipe connector

Каталожный номер:21002823

Комплект:2

Примечание:

№ на схеме:78

Наименование:Pipe connector

Каталожный номер:21002825

Комплект:12

Примечание:

№ на схеме:79

Наименование:Connector

Каталожный номер:A820205002377

Комплект:4

Примечание:

№ на схеме:80

Наименование:O-ring

Каталожный номер:A230101000244

Комплект:4

Примечание:

№ на схеме:81

Наименование:Connector

Каталожный номер:A820205002378

Комплект:2

Примечание:

№ на схеме:82

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:2

Примечание:

№ на схеме:83

Наименование:Connector

Каталожный номер:A820205002535

Комплект:2

Примечание:

№ на схеме:84

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:85

Наименование:Pipe connector

Каталожный номер:21002826

Комплект:1

Примечание:

№ на схеме:90

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:2

Примечание:

№ на схеме:91

Наименование:pipeline bearer SY75C3.1-9

Каталожный номер:12796771

Комплект:2

Примечание:

№ на схеме:92

Наименование:Joint, pipe

Каталожный номер:10408075

Комплект:1

Примечание:

№ на схеме:93

Наименование:Connector

Каталожный номер:10408086

Комплект:1

Примечание:

№ на схеме:94

Наименование:O-ring

Каталожный номер:60082912

Комплект:15

Примечание:
