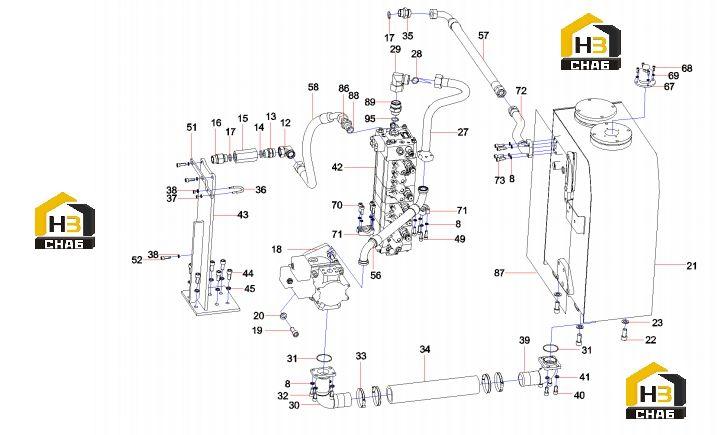

Комплектующие бака гидравлического sy80c1.1.2 13689585

Каталожный номер:24000512

Комплект:25

Примечание:

№ на схеме:12

Наименование:Fitting 62x62x41mm

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:B230101000050

Комплект:5

Примечание:

№ на схеме:15

Наименование:Valve, check

Каталожный номер:A220401000295

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:A820205002626

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plunger Pump

Каталожный номер:60275742

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:2

Примечание:

№ на схеме:20

Каталожный номер:A210491000118

Комплект:2

Примечание:

№ на схеме:21

Наименование:Tank GP, hydraulic

Каталожный номер:12158635

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:23

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:27

Наименование:OIL-IN STEEL PIPE

Каталожный номер:13560429

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:B230101000031

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tube, oil suction

Каталожный номер:10869811

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:33

Наименование:Hoop

Каталожный номер:A210855000013

Комплект:4

Примечание:

№ на схеме:34

Наименование:Hose, oil suction

Каталожный номер:11200009

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:10620906

Комплект:1

Примечание:

№ на схеме:36

Наименование:U-clamp

Каталожный номер:10849258

Комплект:1

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:38

Каталожный номер:60060564

Комплект:2

Примечание:

№ на схеме:39

Наименование:Pipe, oil suction

Каталожный номер:10869813

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw M16x1.5GB6185.2 10

Каталожный номер:A210204000167

Комплект:4

Примечание:

№ на схеме:41

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:42

Наименование:Multiple valve

Каталожный номер:60275743

Комплект:1

Примечание:

№ на схеме:43

Наименование:Main Valve Frame

Каталожный номер:13705474

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:A210204000261

Комплект:6

Примечание:

№ на схеме:45

Наименование:Washer 14GB93

Каталожный номер:24000612

Комплект:6

Примечание:

№ на схеме:49

Наименование:Bolt M10x35

Каталожный номер:A210204000215

Комплект:6

Примечание:

№ на схеме:51

Наименование:Supporting Plate SY75C9I2H.1.2-1

Каталожный номер:13592601

Комплект:1

Примечание:

№ на схеме:52

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:5

Примечание:

№ на схеме:56

Наименование:rubber hose

Каталожный номер:60231654

Комплект:1

Примечание:

№ на схеме:57

Наименование:Hose, rubber

Каталожный номер:B230103002169

Комплект:1

Примечание:

№ на схеме:58

Наименование:Rubber hose

Каталожный номер:B230103005589

Комплект:1

Примечание:

№ на схеме:67

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:68

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:69

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:70

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:71

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:72

Наименование:Pipe, oil return

Каталожный номер:A810201024807

Комплект:1

Примечание:

№ на схеме:73

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:86

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:87

Наименование:Sponge, hydraulic tank

Каталожный номер:12157657

Комплект:1

Примечание:

№ на схеме:88

Каталожный номер:B230101000050

Комплект:2

Примечание:

№ на схеме:89

Каталожный номер:A820205001334

Комплект:1

Примечание:

№ на схеме:95
