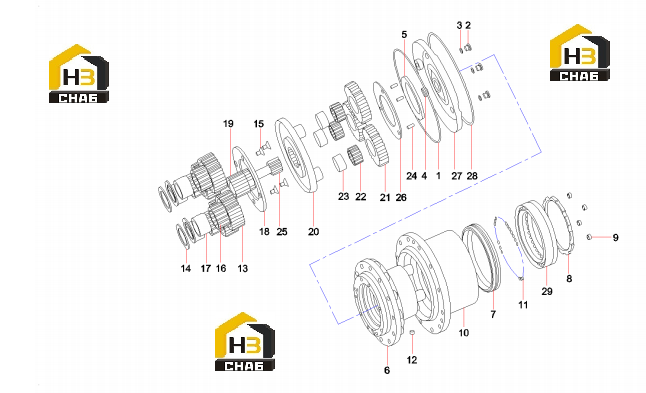

Составляющие редуктора 60191906

← Комплектующие редуктора 60192265 Цепи и башмаки гусениц 10786223 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:60191923

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:60082967

Комплект:3

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:60082993

Комплект:3

Примечание:

№ на схеме:4

Наименование:Washer, thrust

Каталожный номер:60158991

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate, thrust

Каталожный номер:60158990

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shaft

Каталожный номер:60191907

Комплект:1

Примечание:

№ на схеме:7

Наименование:Seal, floating

Каталожный номер:60191908

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:60082970

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:60082962

Комплект:4

Примечание:

№ на схеме:10

Наименование:Housing, reducer

Каталожный номер:60191909

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ball, steel

Каталожный номер:60082920

Комплект:104

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:60082963

Комплект:2

Примечание:

№ на схеме:13

Наименование:Gear, planetary

Каталожный номер:60191910

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer, thrust

Каталожный номер:60191911

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60082971

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bearing, needle

Каталожный номер:60191912

Комплект:4

Примечание:

№ на схеме:17

Наименование:Sleeve

Каталожный номер:60191913

Комплект:4

Примечание:

№ на схеме:18

Наименование:Plate, thrust

Каталожный номер:60082987

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gear, sun

Каталожный номер:60191914

Комплект:1

Примечание:

№ на схеме:20

Наименование:Carrier, planetary gear

Каталожный номер:60191915

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gear, planetary

Каталожный номер:60191916

Комплект:3

Примечание:

№ на схеме:22

Наименование:Bearing, needle

Каталожный номер:60082928

Комплект:3

Примечание:

№ на схеме:23

Наименование:Sleeve

Каталожный номер:60082937

Комплект:3

Примечание:

№ на схеме:24

Наименование:Pin, cotter

Каталожный номер:60082961

Комплект:3

Примечание:

№ на схеме:25

Наименование:Gear, drive

Каталожный номер:60191917

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate, thrust

Каталожный номер:60191918

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover, end

Каталожный номер:60191919

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp

Каталожный номер:60191920

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bearing, angle

Каталожный номер:60082929

Комплект:1

Примечание:
