Комплектующие редуктора 60192265

← Клапан 60192265 Составляющие редуктора 60191906 →

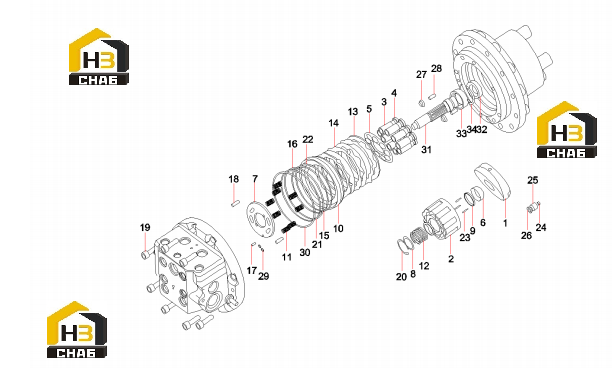

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate, swash

Каталожный номер:60192271

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder block

Каталожный номер:60082955

Комплект:1

Примечание:

№ на схеме:3

Наименование:Piston

Каталожный номер:60192268

Комплект:9

Примечание:

№ на схеме:4

Наименование:Slipper

Каталожный номер:60192267

Комплект:9

Примечание:

№ на схеме:5

Наименование:Disc, mounting

Каталожный номер:60082916

Комплект:1

Примечание:

№ на схеме:6

Наименование:Guide, ball

Каталожный номер:60082977

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tray, oil distribution

Каталожный номер:60082976

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:60082949

Комплект:2

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:60082950

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plunger, braking

Каталожный номер:60082989

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:60082941

Комплект:8

Примечание:

№ на схеме:12

Наименование:Spring

Каталожный номер:60082939

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate, friction

Каталожный номер:60082975

Комплект:3

Примечание:

№ на схеме:14

Наименование:Plate, detent

Каталожный номер:60082918

Комплект:3

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60083000

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60082991

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:60082982

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:60082980

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:60082972

Комплект:8

Примечание:

№ на схеме:20

Наименование:Spring, snap

Каталожный номер:60082958

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, support

Каталожный номер:60082985

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, support

Каталожный номер:60082986

Комплект:1

Примечание:

№ на схеме:23

Наименование:Needle, roller

Каталожный номер:60082917

Комплект:3

Примечание:

№ на схеме:24

Наименование:Spring

Каталожный номер:60192270

Комплект:1

Примечание:

№ на схеме:25

Наименование:Piston

Каталожный номер:60192268

Комплект:9

Примечание:

№ на схеме:26

Наименование:Slipper

Каталожный номер:60192269

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pivot

Каталожный номер:60082979

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:60082981

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60082997

Комплект:2

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:60083001

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sprocket

Каталожный номер:60191921

Комплект:1

Примечание:

№ на схеме:32

Наименование:Seal, oil

Каталожный номер:60083004

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bearing, needle

Каталожный номер:60191922

Комплект:1

Примечание:

№ на схеме:34

Наименование:Spring, snap

Каталожный номер:60082960

Комплект:1

Примечание:
