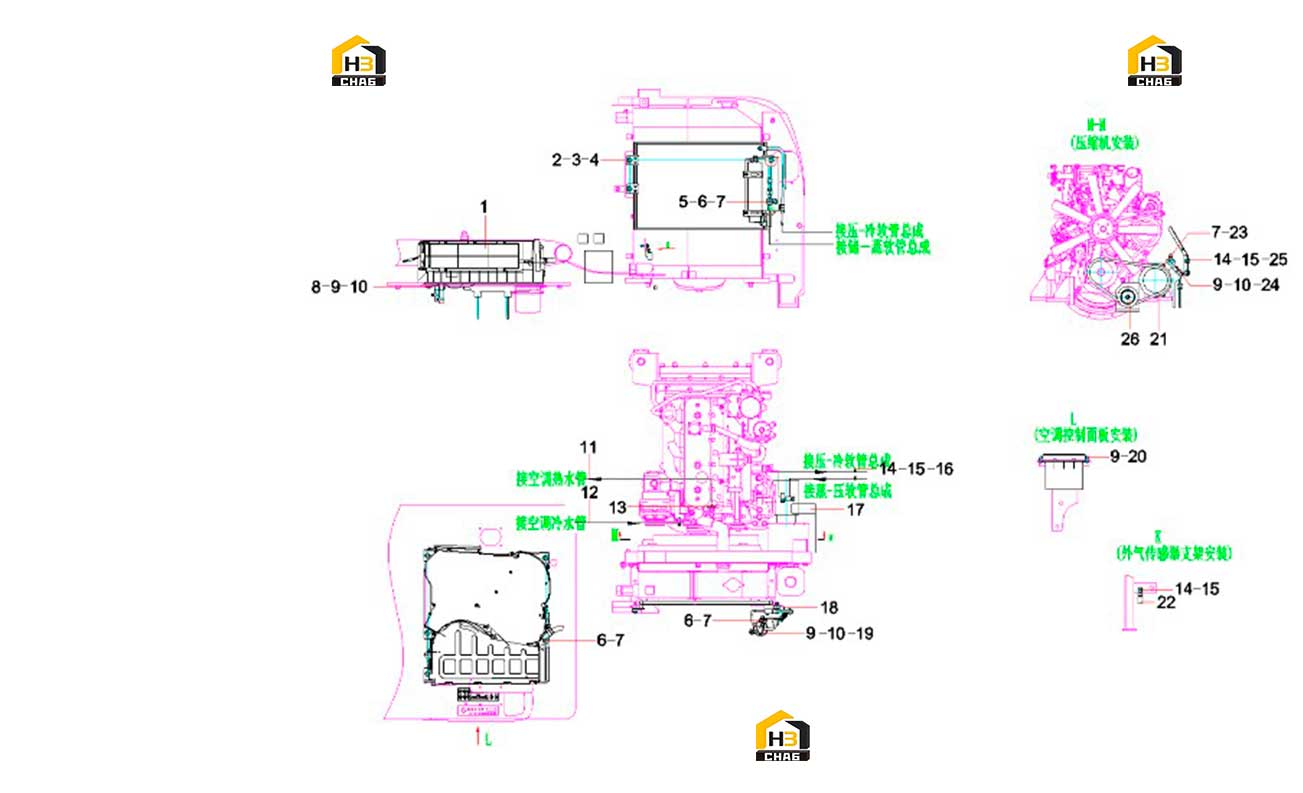

Система кондиционирования воздуха sy75c9i4r.1.8 13300670

← Пол кабины 13317061 Система радиатора 60030339 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air conditioning system

Каталожный номер:60030339

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:60060565

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:5

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:9

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000633

Комплект:13

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000081

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000632

Комплект:12

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:60060564

Комплект:8

Примечание:

№ на схеме:11

Наименование:Pipe, cold pipe, air conditioner

Каталожный номер:11084196

Комплект:1

Примечание:

№ на схеме:12

Наименование:water pipeSY65C3S3R.1.8-1

Каталожный номер:13202041

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:5

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000637

Комплект:5

Примечание:

№ на схеме:16

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:17

Наименование:protective plate SY75C9I4R.1.8.1

Каталожный номер:13299386

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bracket, reservoir

Каталожный номер:11084177

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:4

Примечание:

№ на схеме:20

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:4

Примечание:

№ на схеме:21

Наименование:V - Belt

Каталожный номер:60013968

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket

Каталожный номер:11423740

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8x80GB5783

Каталожный номер:A210111000097

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000083

Комплект:2

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000036

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pulley, tension

Каталожный номер:60009582

Комплект:1

Примечание:
