Пол кабины 13317061

← Подлокотник правый 60096298 Система кондиционирования воздуха sy75c9i4r.1.8 13300670 →

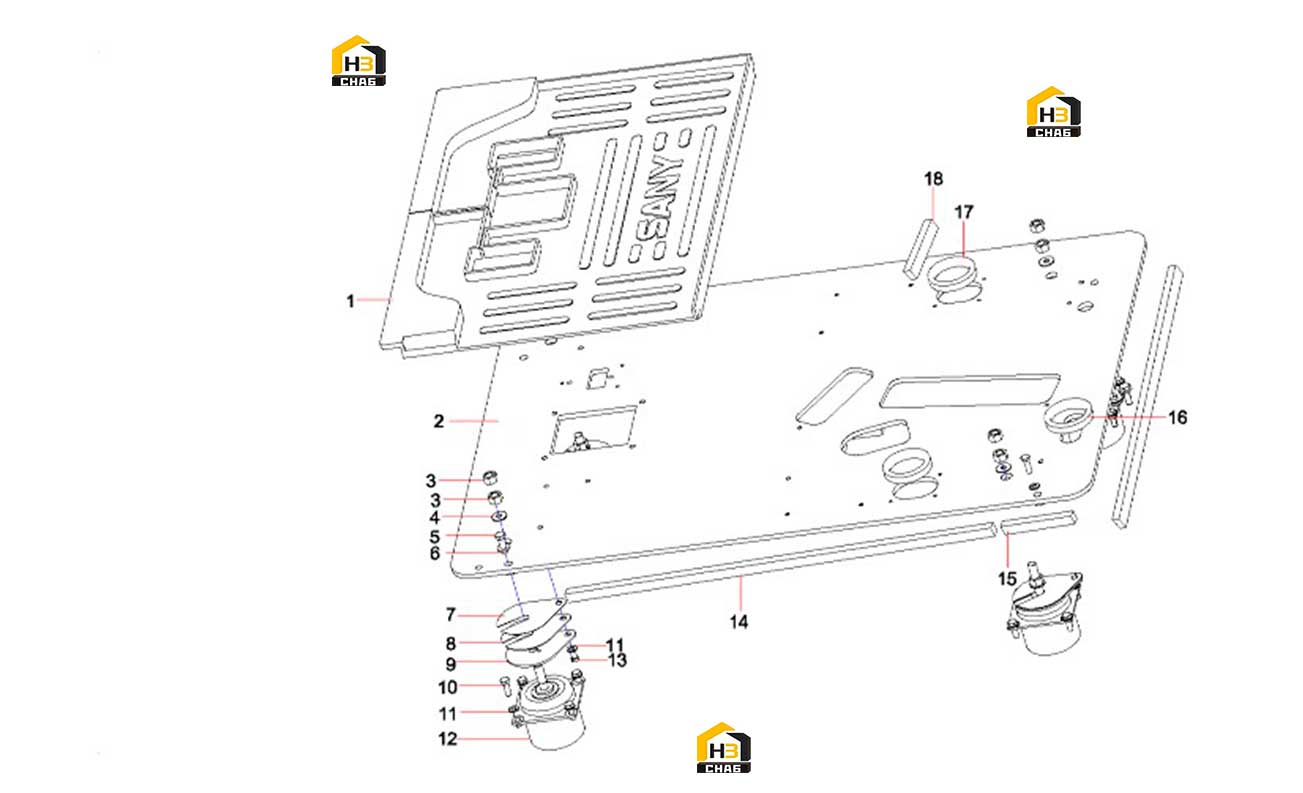

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cushion, floor

Каталожный номер:12643886

Комплект:1

Примечание:

№ на схеме:2

Наименование:base plate SY75C9I4R.1.5.4.1

Каталожный номер:13317062

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:A210307000028

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210404000008

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:A820101210709

Комплект:4

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:A820101210710

Комплект:4

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:A820101117029

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:16

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000011

Комплект:20

Примечание:

№ на схеме:12

Наименование:Damper, cab

Каталожный номер:60002703

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:14

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000677

Комплект:3

Примечание:

№ на схеме:15

Наименование:Foam

Каталожный номер:11591823

Комплект:1

Примечание:

№ на схеме:16

Наименование:Grommet

Каталожный номер:10898697

Комплект:1

Примечание:

№ на схеме:17

Наименование:Grommet

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:18

Наименование:Foam, back

Каталожный номер:A820699000215

Комплект:1

Примечание:
