Трубопровод гидравлической системы sy75c9i2h.1b.4 12651327

← Комплектующие управления гидравлической системы sy75c9i2h.1b.4 12651327 Соединения в трубопроводе гидравлической системы sy75c9i2h.1b.4 12651327 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

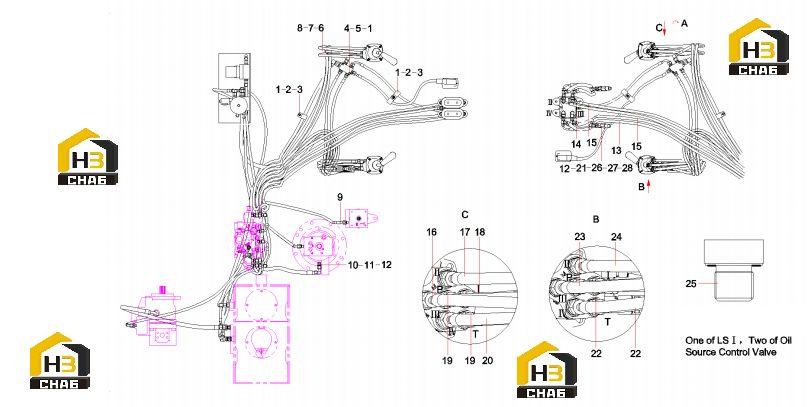

№ на схеме:1

Наименование:Washer

Каталожный номер:24000511

Комплект:6

Примечание:

№ на схеме:2

Наименование:Screw M8x16GB70.1

Каталожный номер:A210204000146

Комплект:2

Примечание:

№ на схеме:3

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:4

Примечание:

№ на схеме:4

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M8x70GB70.1

Каталожный номер:A210204000151

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bellows

Каталожный номер:11082048

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flange

Каталожный номер:A820601990304

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:9

Наименование:Joint, pipe

Каталожный номер:60051497

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:A820205002389

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:12

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:21025907

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose,rubber

Каталожный номер:21020054

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103000895

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103002707

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103008478

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:21003860

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103000984

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103001358

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:21053908

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103000988

Комплект:3

Примечание:

№ на схеме:23

Наименование:Hose, rubber

Каталожный номер:B230103000907

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103002264

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:3

Примечание:

№ на схеме:26

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:2

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103002657

Комплект:2

Примечание:

№ на схеме:28

Наименование:Relay, pressure

Каталожный номер:A240700000548

Комплект:2

Примечание:
