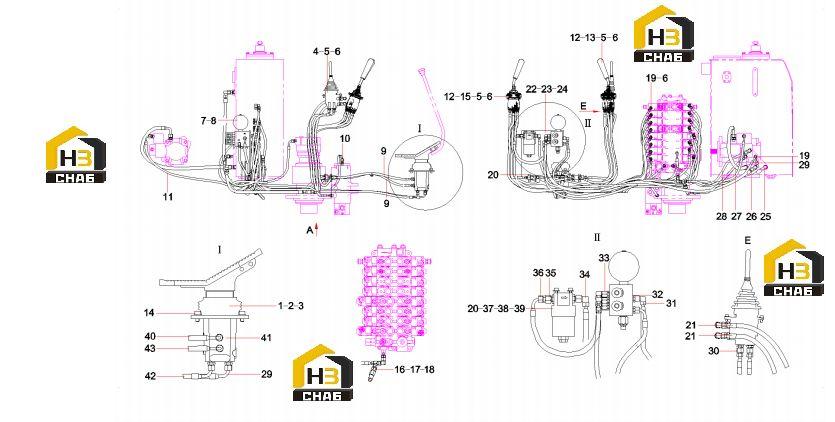

Комплектующие управления гидравлической системы sy75c9i2h.1b.4 12651327

← Защита рвд sy75c9i2h.1b 12662501 Трубопровод гидравлической системы sy75c9i2h.1b.4 12651327 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pilot-control Valve

Каталожный номер:60227366

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000512

Комплект:8

Примечание:

№ на схеме:4

Наименование:Valve, pilot

Каталожный номер:B229900001009

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:10

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60060564

Комплект:14

Примечание:

№ на схеме:7

Наименование:Valve, oil source control

Каталожный номер:B220400000388

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103001947

Комплект:2

Примечание:

№ на схеме:10

Наименование:rubber hose

Каталожный номер:60197249

Комплект:1

Примечание:

№ на схеме:11

Наименование:rubber hose

Каталожный номер:60187384

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pilot-control Valve

Каталожный номер:60225750

Комплект:2

Примечание:

№ на схеме:13

Наименование:Joystick AS, right

Каталожный номер:10585261

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:2

Примечание:

№ на схеме:15

Наименование:Joystick AS, left

Каталожный номер:10585259

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:3

Примечание:

№ на схеме:17

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:6

Примечание:

№ на схеме:20

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103000983

Комплект:5

Примечание:

№ на схеме:22

Наименование:Plate, mounting, pilot

Каталожный номер:12081914

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate, transitional

Каталожный номер:12540611

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sheath

Каталожный номер:12085734

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103001744

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:60154318

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose,rubber

Каталожный номер:B230103000789

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:A831213073000

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:B230103004707

Комплект:2

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:23000918

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, rubber

Каталожный номер:B230103001946

Комплект:1

Примечание:

№ на схеме:32

Наименование:Filter, tube-type

Каталожный номер:60049162

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103000872

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103002533

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, rubber

Каталожный номер:A831213050000

Комплект:1

Примечание:

№ на схеме:37

Наименование:Filter

Каталожный номер:60211330

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M10x45GB5783 10.9

Каталожный номер:A210111000120

Комплект:4

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:40

Наименование:Hose, rubber

Каталожный номер:B230103001456

Комплект:1

Примечание:

№ на схеме:41

Наименование:Valve, foot

Каталожный номер:B220401000848

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose

Каталожный номер:B230103002001

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose

Каталожный номер:B230103000817

Комплект:1

Примечание:
