Цилиндр ковша 13763660

← Система гидравлическая стрелы 13757711 Комплектующие цилиндра ковша 60306214 →

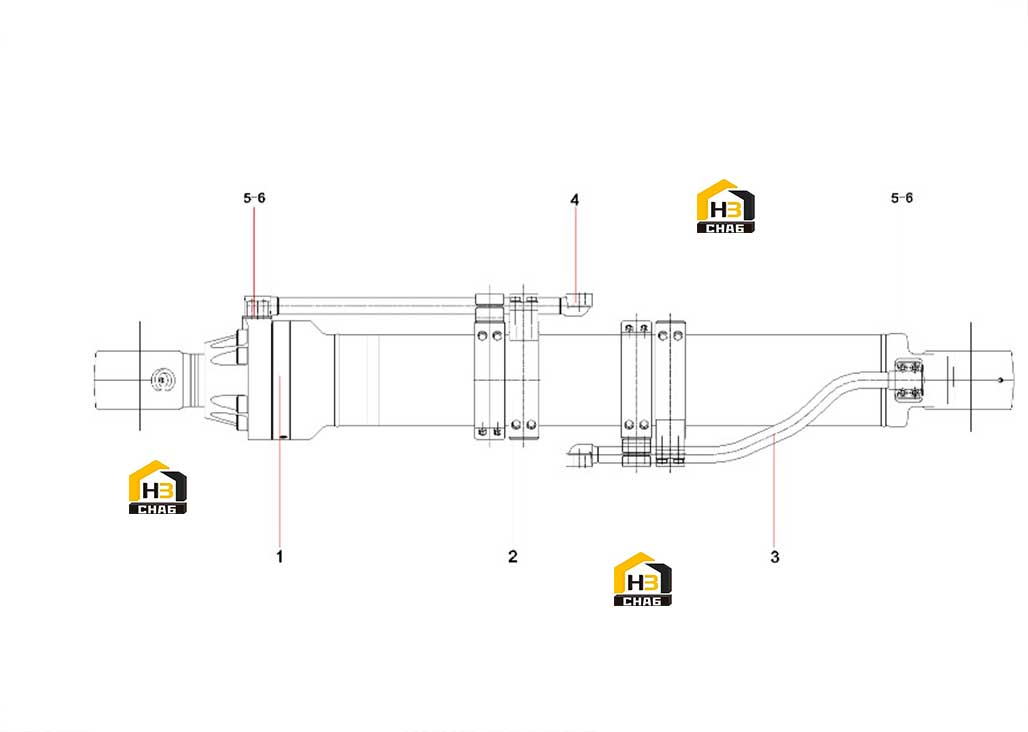

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder

Каталожный номер:60306214

Комплект:1

Примечание:

№ на схеме:2

Наименование:clamp assembly

Каталожный номер:13755160

Комплект:4

Примечание:

№ на схеме:3

Наименование:Steel tube of bucket head

Каталожный номер:13755175

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel tube of bucket rod

Каталожный номер:13755177

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210204000467

Комплект:8

Примечание:M14x65GB70.1 10.9

№ на схеме:6

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:2

Примечание:
