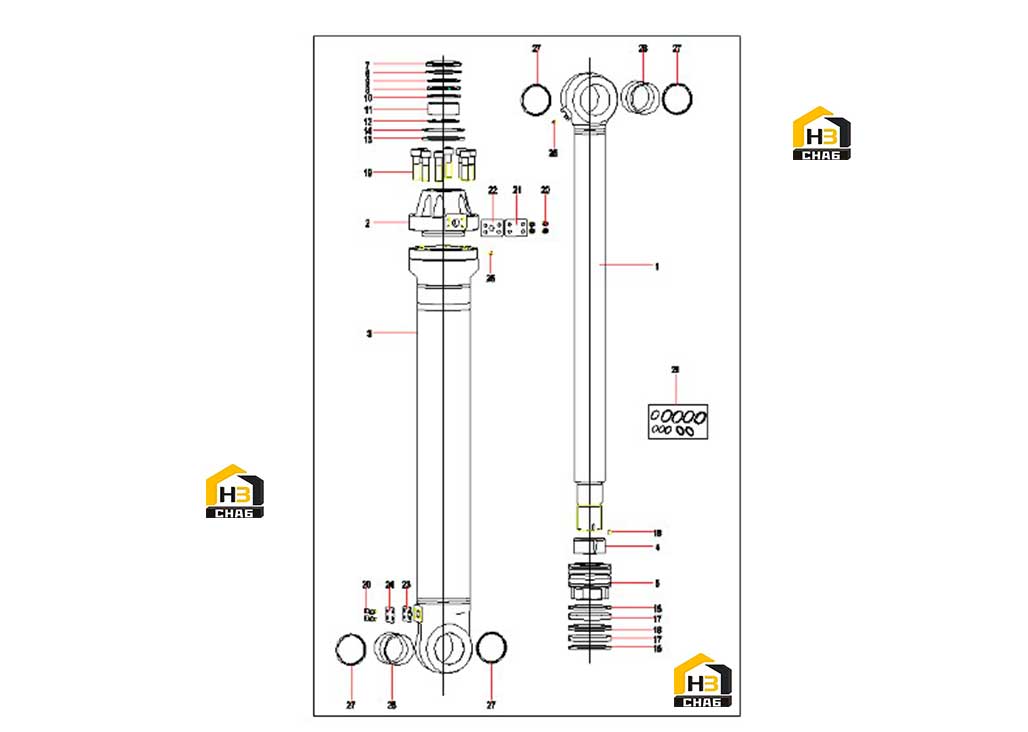

Комплектующие цилиндра ковша 60306214

← Цилиндр ковша 13763660 Цилиндр рукояти 13763676 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60337160

Комплект:1

Примечание:

№ на схеме:2

Наименование:End cover

Каталожный номер:60218473

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder block

Каталожный номер:60337162

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bumper Sleeve

Каталожный номер:60342854

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover, end

Каталожный номер:60337161

Комплект:1

Примечание:

№ на схеме:6

Наименование:Closing ring

Каталожный номер:60342865

Комплект:1

Примечание:

№ на схеме:7

Наименование:Wiper scraper seal

Каталожный номер:60342890

Комплект:1

Примечание:

№ на схеме:8

Наименование:Obturating ring

Каталожный номер:60342888

Комплект:1

Примечание:

№ на схеме:9

Наименование:Closing ring

Каталожный номер:60342887

Комплект:1

Примечание:

№ на схеме:10

Наименование:Buffer ring

Каталожный номер:60342886

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sliding shaft sleeve

Каталожный номер:60342884

Комплект:1

Примечание:

№ на схеме:12

Наименование:Closing ring

Каталожный номер:60342883

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60342882

Комплект:1

Примечание:

№ на схеме:14

Наименование:Closing ring

Каталожный номер:60342881

Комплект:1

Примечание:

№ на схеме:15

Наименование:Dirt ring

Каталожный номер:60342878

Комплект:2

Примечание:

№ на схеме:16

Наименование:Obturating ring

Каталожный номер:60342880

Комплект:1

Примечание:

№ на схеме:17

Наименование:Guide ring

Каталожный номер:60342879

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:60342875

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:60342885

Комплект:8

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:60342838

Комплект:8

Примечание:

№ на схеме:21

Наименование:Filler opening capping plate

Каталожный номер:60342839

Комплект:1

Примечание:66.7x31.8

№ на схеме:22

Наименование:Rubber shim

Каталожный номер:60342840

Комплект:1

Примечание:66.7x31.8

№ на схеме:23

Наименование:Rubber shim

Каталожный номер:60342837

Комплект:1

Примечание:

№ на схеме:24

Наименование:Filler opening capping plate

Каталожный номер:60342836

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:60342835

Комплект:1

Примечание:

№ на схеме:26

Наименование:oil cup

Каталожный номер:60305756

Комплект:1

Примечание:

№ на схеме:27

Наименование:Wiper scraper seal

Каталожный номер:60342890

Комплект:1

Примечание:

№ на схеме:28

Наименование:Graphite copper sleeve

Каталожный номер:60342832

Комплект:2

Примечание:

№ на схеме:29

Наименование:Cylinder repair kit

Каталожный номер:60342305

Комплект:1

Примечание:
