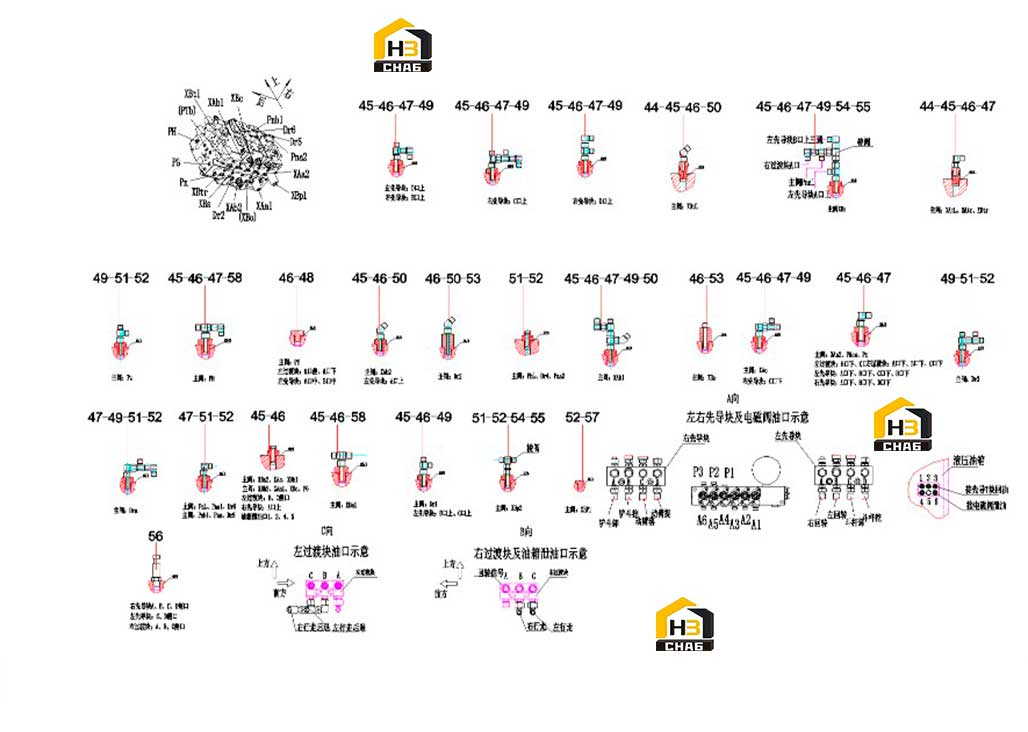

Трубопровод гидрораспределителя (часть 2) 13765086

← Трубопровод гидрораспределителя (часть 1) 13765086 Трубопровод электромагнитного клапана 13764392 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right Bracket

Каталожный номер:13306875

Комплект:1

Примечание:

№ на схеме:2

Наименование:Protective Sleeve

Каталожный номер:13306937

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right Pipe Clip

Каталожный номер:13306938

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M20x35GB5783 10.9

Каталожный номер:24003229

Комплект:3

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000646

Комплект:3

Примечание:20GB97.1

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:8

Примечание:M8x20GB5783 10.9

№ на схеме:44

Наименование:Valve, one-way, throttle

Каталожный номер:A220401000593

Комплект:4

Примечание:

№ на схеме:45

Наименование:G3/8-M16 adapto

Каталожный номер:11287446

Комплект:48

Примечание:

№ на схеме:46

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:53

Примечание:

№ на схеме:47

Наименование:Fitting, elbow

Каталожный номер:B210780000636

Комплект:36

Примечание:

№ на схеме:48

Наименование:G3/8 jam-SY200A.1.4.3-5

Каталожный номер:A820205000947

Комплект:5

Примечание:

№ на схеме:49

Наименование:Fitting, tee

Каталожный номер:B210780000015

Комплект:18

Примечание:

№ на схеме:50

Наименование:Connector

Каталожный номер:B210780001658

Комплект:5

Примечание:

№ на схеме:51

Наименование:G1/4-M16connector

Каталожный номер:A820205002445

Комплект:13

Примечание:

№ на схеме:52

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:14

Примечание:

№ на схеме:53

Наименование:connector

Каталожный номер:11816259

Комплект:2

Примечание:

№ на схеме:54

Наименование:Fitting, Adapter

Каталожный номер:B210780001404

Комплект:2

Примечание:

№ на схеме:55

Наименование:Valve, shuttle, three-way

Каталожный номер:B220401000316

Комплект:2

Примечание:

№ на схеме:56

Наименование:Pressure Sensor

Каталожный номер:60217141

Комплект:9

Примечание:

№ на схеме:57

Наименование:Screw Plug

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:58

Наименование:Fitting, tee

Каталожный номер:B210780000631

Комплект:2

Примечание:
