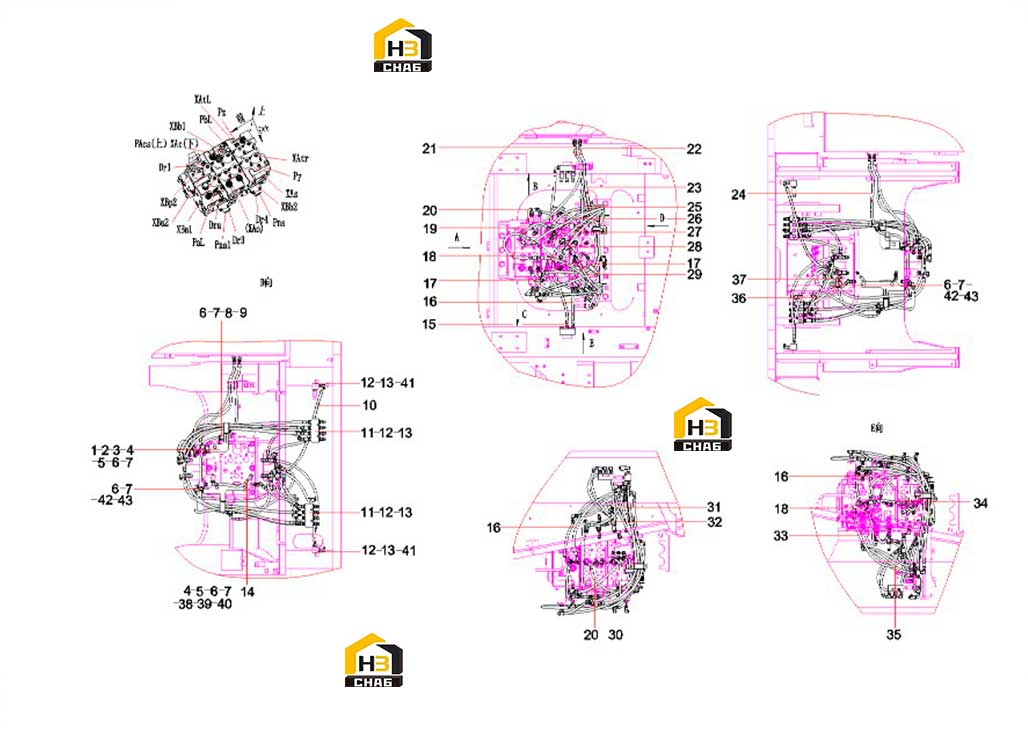

Трубопровод гидрораспределителя (часть 1) 13765086

← Джойстик правый 11145480 Трубопровод гидрораспределителя (часть 2) 13765086 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right Bracket

Каталожный номер:13306875

Комплект:1

Примечание:

№ на схеме:2

Наименование:Protective Sleeve

Каталожный номер:13306937

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right Pipe Clip

Каталожный номер:13306938

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M20x35GB5783 10.9

Каталожный номер:24003229

Комплект:3

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000646

Комплект:3

Примечание:20GB97.1

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:8

Примечание:M8x20GB5783 10.9

№ на схеме:7

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:8GB97.1

№ на схеме:8

Наименование:Clamp of Three Rubber Hose

Каталожный номер:13306939

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rubber pad of Three Rubber Hose

Каталожный номер:13306940

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rubber hose

Каталожный номер:B230103001216

Комплект:1

Примечание:

№ на схеме:11

Наименование:transitional block

Каталожный номер:13304217

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:23000063

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000511

Комплект:10

Примечание:8GB93

№ на схеме:14

Наименование:Hose Assembly

Каталожный номер:B230103003611

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:21017518

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:B230103000589

Комплект:3

Примечание:

№ на схеме:17

Наименование:Rubber Hose

Каталожный номер:B230103000731

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose Assembly

Каталожный номер:B230103001890

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose Assembly

Каталожный номер:B230103000075

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose Assembly

Каталожный номер:B230103001213

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose Assembly

Каталожный номер:B230103004291

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rubber Hose

Каталожный номер:B230103005036

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fan

Каталожный номер:21003889

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose Assembly

Каталожный номер:B230103001755

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose Assembly

Каталожный номер:21017372

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose Assembly

Каталожный номер:B230103000076

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose Assembly

Каталожный номер:B230103002372

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose Assembly

Каталожный номер:B230103000694

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose Assembly

Каталожный номер:B230103001524

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:B230103004173

Комплект:1

Примечание:

№ на схеме:31

Наименование:Rubber hose

Каталожный номер:A831313050000

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose Assembly

Каталожный номер:B230103005061

Комплект:1

Примечание:

№ на схеме:33

Наименование:rubber hose

Каталожный номер:60183234

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hydraulic Hose Assembly

Каталожный номер:60268615

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose Assembly

Каталожный номер:A831313055000

Комплект:2

Примечание:

№ на схеме:36

Наименование:Hose Assembly

Каталожный номер:B230103002486

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose Assembly

Каталожный номер:A831311035000

Комплект:1

Примечание:

№ на схеме:38

Наименование:Left Bracket SY485C1I3KH.1.4.2.1

Каталожный номер:13306870

Комплект:1

Примечание:

№ на схеме:39

Наименование:Protective sleeve

Каталожный номер:13306941

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pipe Clip SY485C1I3KH.1.4.2-6

Каталожный номер:13306942

Комплект:1

Примечание:

№ на схеме:41

Наименование:transitional block

Каталожный номер:13304227

Комплект:2

Примечание:

№ на схеме:42

Наименование:Clamp of Double Rubber Hose

Каталожный номер:13306943

Комплект:3

Примечание:

№ на схеме:43

Наименование:Rubber pad of Double Rubber

Каталожный номер:13306944

Комплект:3

Примечание:
