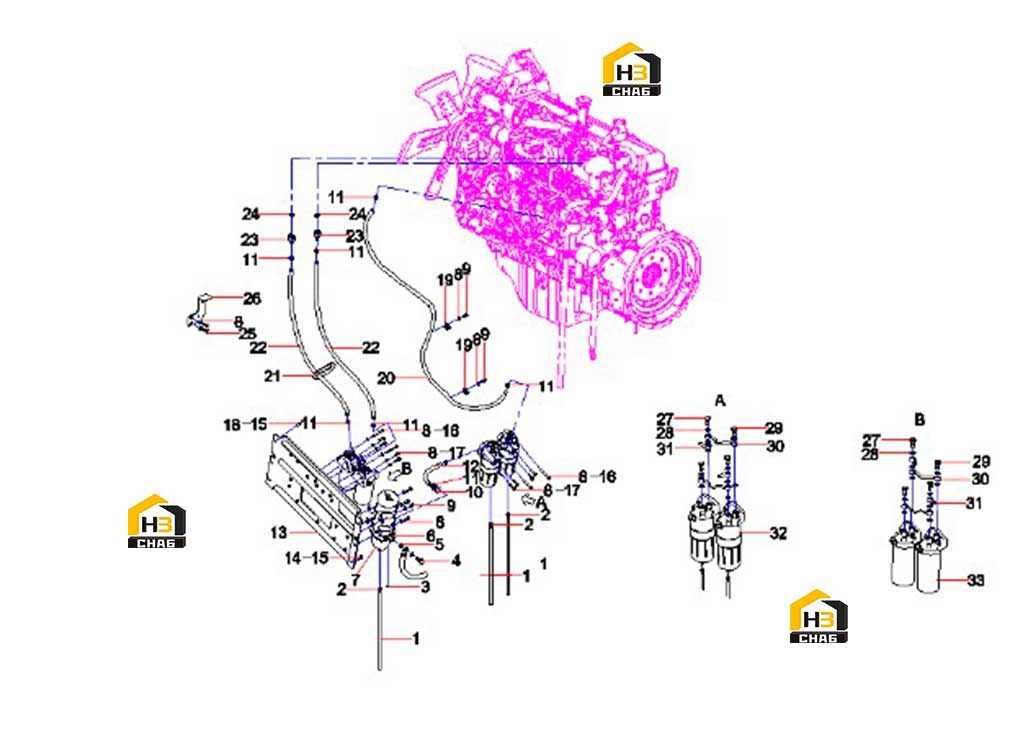

Система топливная (часть 2) 13766898

← Система топливная (часть 1) 13766898 Фильтр топливный 60205949 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Drainage tube SY55C.1.3.5-7

Каталожный номер:10949800

Комплект:3

Примечание:

№ на схеме:2

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:3

Наименование:Water sensor

Каталожный номер:A240600000260

Комплект:1

Примечание:

№ на схеме:4

Наименование:Articulated bolt

Каталожный номер:A210199004057

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 18JB982

Каталожный номер:A210434000009

Комплект:2

Примечание:

№ на схеме:6

Наименование:ConnectorSY850.1.3.5-1

Каталожный номер:10442581

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fuel filter

Каталожный номер:60249071

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer Flat M10

Каталожный номер:A210491000120

Комплект:21

Примечание:

№ на схеме:9

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:7

Примечание:

№ на схеме:10

Наименование:Joint SY485C1I3KH.1.3.5-21

Каталожный номер:13291147

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp, hose

Каталожный номер:60202896

Комплект:9

Примечание:

№ на схеме:12

Наименование:oil outlet pipe

Каталожный номер:13753186

Комплект:1

Примечание:

№ на схеме:13

Наименование:fuel filter bracket

Каталожный номер:13753191

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:6

Примечание:

№ на схеме:16

Наименование:Bolt M10x80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:21005186

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:3

Примечание:

№ на схеме:19

Наименование:Harness clamp

Каталожный номер:60149605

Комплект:3

Примечание:

№ на схеме:20

Наименование:oil pipe SY750C1I3KH.1.3.5-8A

Каталожный номер:13871822

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rubber pad SY485C1I3KH.1.3.5

Каталожный номер:13285390

Комплект:1

Примечание:

№ на схеме:22

Наименование:oil pipe

Каталожный номер:13753188

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pipe connector

Каталожный номер:13291588

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bracket SY485C1I3KH.1.3.5.12

Каталожный номер:13297507

Комплект:1

Примечание:

№ на схеме:27

Наименование:Joint pipe

Каталожный номер:60250939

Комплект:4

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:B229900004534

Комплект:20

Примечание:

№ на схеме:29

Наименование:Link bolt

Каталожный номер:60064766

Комплект:4

Примечание:

№ на схеме:30

Наименование:Pipe

Каталожный номер:60250938

Комплект:4

Примечание:

№ на схеме:31

Наименование:Pipe connector

Каталожный номер:60273596

Комплект:4

Примечание:

№ на схеме:32

Наименование:Fuel coarse filter

Каталожный номер:60064763

Комплект:2

Примечание:

№ на схеме:33

Наименование:Fule filter

Каталожный номер:60250940

Комплект:2

Примечание:
