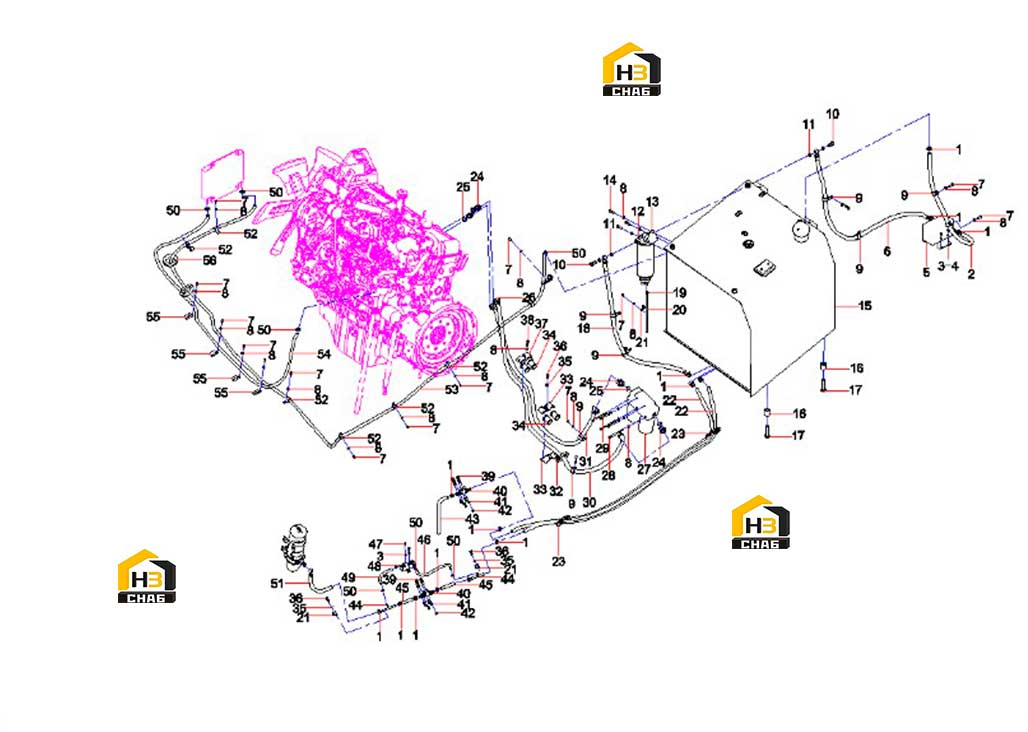

Система топливная (часть 1) 13766898

← Воздухоочиститель 60170567 Система топливная (часть 2) 13766898 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hoop

Каталожный номер:60134354

Комплект:14

Примечание:

№ на схеме:2

Наименование:pipe

Каталожный номер:13753183

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:60238783

Комплект:6

Примечание:6GB96.1

№ на схеме:4

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:5

Наименование:PUMP

Каталожный номер:60248975

Комплект:1

Примечание:

№ на схеме:6

Наименование:pipe

Каталожный номер:13753182

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:20

Примечание:

№ на схеме:8

Наименование:Washer Flat M10

Каталожный номер:A210491000120

Комплект:31

Примечание:

№ на схеме:9

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:8

Примечание:

№ на схеме:10

Наименование:Articulated bolt

Каталожный номер:A210199004057

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 18JB982

Каталожный номер:A210434000009

Комплект:4

Примечание:

№ на схеме:12

Наименование:ConnectorSY850.1.3.5-1

Каталожный номер:10442581

Комплект:2

Примечание:

№ на схеме:13

Наименование:Filter, fuel

Каталожный номер:60205949

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000024

Комплект:3

Примечание:

№ на схеме:15

Наименование:Fuel tank unit

Каталожный номер:13878970

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spacer Sleeve

Каталожный номер:11450168

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210110000201

Комплект:8

Примечание:M20x80GB5783 10.9

№ на схеме:18

Наименование:pipe

Каталожный номер:13753176

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:20

Наименование:Drainage tube SY55C.1.3.5-7

Каталожный номер:10949800

Комплект:1

Примечание:

№ на схеме:21

Наименование:Wire Clamp

Каталожный номер:60083322

Комплект:3

Примечание:

№ на схеме:22

Наименование:oil inlet pipe

Каталожный номер:13753184

Комплект:2

Примечание:

№ на схеме:23

Наименование:Protective sleeve

Каталожный номер:11133736

Комплект:2

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205000945

Комплект:4

Примечание:G1-M30

№ на схеме:25

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:26

Наименование:Fitting, Elbow EWLM30

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:27

Наименование:oil filter

Каталожный номер:60250932

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:21008534

Комплект:3

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A210204000477

Комплект:2

Примечание:M10x110GB70.1 10.9

№ на схеме:30

Наименование:rubber hose

Каталожный номер:60273663

Комплект:1

Примечание:

№ на схеме:31

Наименование:Rubber Hose

Каталожный номер:60029555

Комплект:1

Примечание:

№ на схеме:32

Наименование:Rubber pad SY485C1I3KH.1.3.5-5

Каталожный номер:13285543

Комплект:1

Примечание:

№ на схеме:33

Наименование:plate

Каталожный номер:13753181

Комплект:2

Примечание:

№ на схеме:34

Наименование:Φ34 rubber cushion SY420.13.1

Каталожный номер:A820606020470

Комплект:4

Примечание:

№ на схеме:35

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:37

Наименование:bracket SY485C1I3KH.1.3.5-39

Каталожный номер:13630332

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M10x55GB5782

Каталожный номер:A210110000447

Комплект:2

Примечание:

№ на схеме:39

Наименование:U type bolt

Каталожный номер:10578844

Комплект:4

Примечание:

№ на схеме:40

Наименование:Ball valve Assy

Каталожный номер:60203209

Комплект:2

Примечание:

№ на схеме:41

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:8GB97.1

№ на схеме:42

Наименование:Nut M8GB6170 10

Каталожный номер:A210307000055

Комплект:8

Примечание:

№ на схеме:43

Наименование:Fuel Pipe SY485C1I3KH.1.3.5-38

Каталожный номер:13288242

Комплект:1

Примечание:

№ на схеме:44

Наименование:T-Joint SY485C1I3KH.1.3.5.4B

Каталожный номер:13807156

Комплект:2

Примечание:

№ на схеме:45

Наименование:Fuel Pipe SY485C1I3KH.1.3.5

Каталожный номер:13807108

Комплект:2

Примечание:

№ на схеме:46

Наименование:Fuel Pipe

Каталожный номер:13625616

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:48

Наименование:Fuel pump

Каталожный номер:60018583

Комплект:1

Примечание:

№ на схеме:49

Наименование:Oil intake tube

Каталожный номер:13624122

Комплект:1

Примечание:

№ на схеме:50

Наименование:Clamp, hose

Каталожный номер:60202896

Комплект:7

Примечание:

№ на схеме:51

Наименование:oil inlet pipe SY750C1I3KH.1.3.5

Каталожный номер:13871821

Комплект:1

Примечание:

№ на схеме:52

Наименование:Harness clamp

Каталожный номер:60149605

Комплект:9

Примечание:

№ на схеме:53

Наименование:pipe

Каталожный номер:13753178

Комплект:1

Примечание:

№ на схеме:54

Наименование:pipe

Каталожный номер:13753177

Комплект:1

Примечание:

№ на схеме:55

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:4

Примечание:

№ на схеме:56

Наименование:Rubber protective sleeve

Каталожный номер:11844004

Комплект:2

Примечание:
