Люк 11162034

← Ограничитель лобового стекла 13269886 Компоненты внутренние кабины (часть 1) 13069429 →

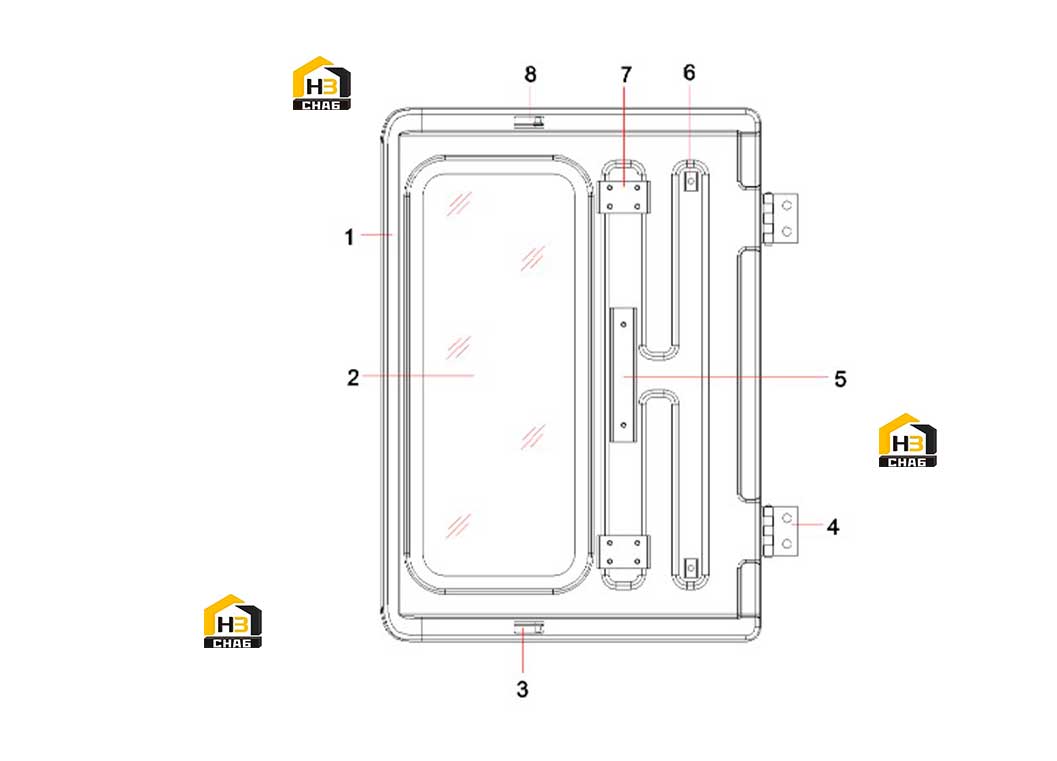

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shell, skylightTJ06.2221.1A.2-1

Каталожный номер:11162037

Комплект:1

Примечание:

№ на схеме:2

Наименование:Glass, skylightTJ06.2221.1A.2-2

Каталожный номер:11094587

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearer assembly, skylight

Каталожный номер:10137596

Комплект:1

Примечание:

№ на схеме:4

Наименование:Skylight hinge assembly

Каталожный номер:10125144

Комплект:2

Примечание:

№ на схеме:5

Наименование:Fixed plate assembly, skylight

Каталожный номер:10137586

Комплект:1

Примечание:

№ на схеме:6

Наименование:Mounting plateTJ06.2221.1.2-3

Каталожный номер:10465869

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fixed plate assembly, skylight

Каталожный номер:10137581

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bearer assembly, skylight

Каталожный номер:10137591

Комплект:1

Примечание:
