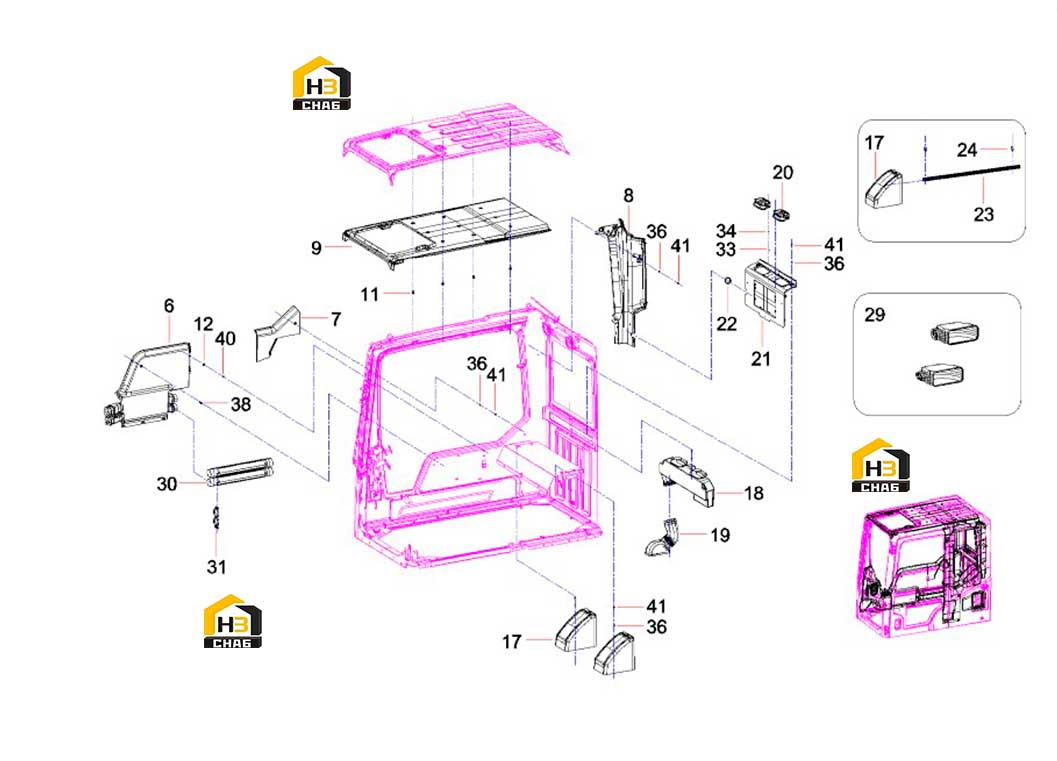

Компоненты внутренние кабины (часть 1) 13069429

← Люк 11162034 Компоненты внутренние кабины (часть 2) 13069429 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:6

Наименование:Right-hand, wall,

Каталожный номер:11334874

Комплект:1

Примечание:

№ на схеме:7

Наименование:Right-hand, wall,

Каталожный номер:11334865

Комплект:1

Примечание:

№ на схеме:8

Наименование:Right, rear, upright, column

Каталожный номер:10640038

Комплект:1

Примечание:

№ на схеме:9

Наименование:CeilingTJ06.2221.1A.18-1

Каталожный номер:11169629

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bayonet catch, top

Каталожный номер:11334708

Комплект:11

Примечание:

№ на схеме:12

Наименование:Square clip

Каталожный номер:11209482

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tool, boxTJ06.2221.1.18.2

Каталожный номер:10639298

Комплект:2

Примечание:

№ на схеме:18

Наименование:Air, reserviorTJ06.2221.1A.18-11

Каталожный номер:11169633

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connecting, pipe, of, rear, air,

Каталожный номер:11573808

Комплект:1

Примечание:

№ на схеме:20

Наименование:air outlet

Каталожный номер:10640138

Комплект:2

Примечание:

№ на схеме:21

Наименование:A/C Cover

Каталожный номер:11169632

Комплект:1

Примечание:

№ на схеме:22

Наименование:Glove, case, cold, ventilation,

Каталожный номер:11334721

Комплект:1

Примечание:

№ на схеме:23

Наименование:Glove case blowing

Каталожный номер:12921517

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hoop, hose

Каталожный номер:A229900002962

Комплект:2

Примечание:

№ на схеме:29

Наименование:Connecting, pipe, of, rear, air,

Каталожный номер:11551410

Комплект:2

Примечание:

№ на схеме:30

Наименование:Rear, corrugated,

Каталожный номер:11551411

Комплект:2

Примечание:

№ на схеме:31

Наименование:Clamp

Каталожный номер:A210855000012

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:A210218000022

Комплект:7

Примечание:

№ на схеме:34

Наименование:Washer 4GB97.1

Каталожный номер:A210405000004

Комплект:4

Примечание:

№ на схеме:36

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:22

Примечание:

№ на схеме:38

Наименование:Screw

Каталожный номер:A210211000007

Комплект:2

Примечание:

№ на схеме:40

Наименование:Tapping bolt, ST5.0x16

Каталожный номер:11326706

Комплект:3

Примечание:

№ на схеме:41

Наименование:Screw

Каталожный номер:A210210000008

Комплект:31

Примечание:
