Комплектующие рамы экскаватора (часть 2) 13753995

← Комплектующие рамы экскаватора (часть 1) 13753995 Комплектующие рамы экскаватора (часть 3) 13753995 →

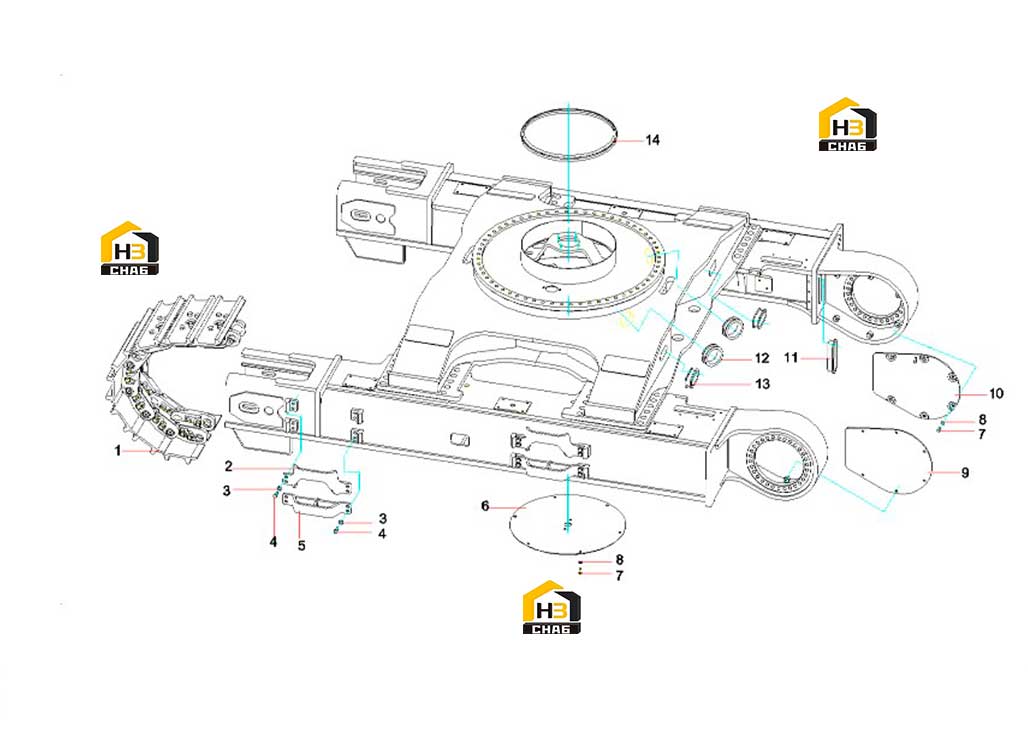

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:crawler assembly STB260MB

Каталожный номер:13732656

Комплект:2

Примечание:

№ на схеме:2

Наименование:Upper pedal SY850C3.2-8

Каталожный номер:13475278

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer Flat M20

Каталожный номер:A210491000132

Комплект:32

Примечание:

№ на схеме:4

Наименование:Bolt M20x50GB5783

Каталожный номер:A210111000221

Комплект:32

Примечание:M20x50GB5783 10.9

№ на схеме:5

Наименование:Footboard SY850C3.2.9

Каталожный номер:13474999

Комплект:4

Примечание:

№ на схеме:6

Наименование:bottom cover plate SY750C1.2.7

Каталожный номер:13751168

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M16x40GB5783

Каталожный номер:A210111000053

Комплект:18

Примечание:

№ на схеме:8

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:18

Примечание:

№ на схеме:9

Наименование:Left motor cover SY750C1.2.4

Каталожный номер:13744782

Комплект:1

Примечание:

№ на схеме:10

Наименование:Right motor cover SY750C1.2.5

Каталожный номер:13744770

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber protective sleeveSY700C.2

Каталожный номер:12845800

Комплект:2

Примечание:

№ на схеме:12

Наименование:Rubber protective sleeve

Каталожный номер:11401207

Комплект:2

Примечание:

№ на схеме:13

Наименование:Protective sleeve

Каталожный номер:A820606030965

Комплект:2

Примечание:

№ на схеме:14

Наименование:seal ring SY700C.2-1

Каталожный номер:11401206

Комплект:1

Примечание:
