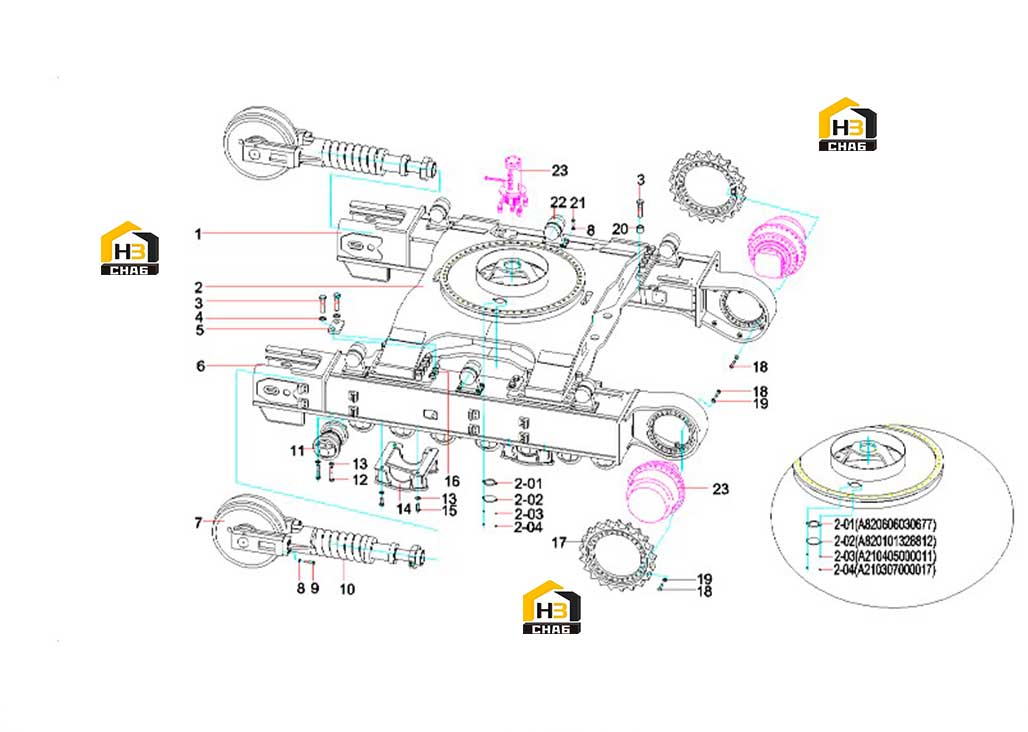

Комплектующие рамы экскаватора (часть 1) 13753995

← Блок кондиционера 60168171 Комплектующие рамы экскаватора (часть 2) 13753995 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Running beam(R)

Каталожный номер:13730511

Комплект:1

Примечание:

№ на схеме:2

Наименование:Main vehicle frame assembly

Каталожный номер:13719261

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210110000423

Комплект:52

Примечание:M42X180GB5782 10.9

№ на схеме:4

Наименование:Washer

Каталожный номер:A210406000003

Комплект:8

Примечание:

№ на схеме:5

Наименование:BoardSY700C.2-6

Каталожный номер:11401211

Комплект:4

Примечание:

№ на схеме:6

Наименование:Running beam(L)

Каталожный номер:13731092

Комплект:1

Примечание:

№ на схеме:7

Наименование:Guide Wheel Assy

Каталожный номер:60307412

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer Flat M20

Каталожный номер:A210491000132

Комплект:40

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210110000205

Комплект:16

Примечание:M20x100GB5782 10.9

№ на схеме:10

Наименование:Idler tensioner AS

Каталожный номер:60043189

Комплект:2

Примечание:

№ на схеме:11

Наименование:Track Roller Assembly SWZ260C

Каталожный номер:13727745

Комплект:16

Примечание:

№ на схеме:12

Наименование:Bolt M30x160GB5782 10.9

Каталожный номер:23000141

Комплект:64

Примечание:

№ на схеме:13

Наименование:Washer 30GB1230

Каталожный номер:A210444000003

Комплект:80

Примечание:

№ на схеме:14

Наименование:Crawler guard board

Каталожный номер:13748917

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt M30x70GB5783 Grade 10.9

Каталожный номер:A210111000114

Комплект:16

Примечание:

№ на схеме:16

Наименование:Locating SleeveSY700C.2-4

Каталожный номер:11401209

Комплект:8

Примечание:

№ на схеме:17

Наименование:Driving wheel SY700-C-02D

Каталожный номер:13697242

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:60039139

Комплект:120

Примечание:M24x90DIN931 10.9

№ на схеме:19

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:120

Примечание:

№ на схеме:20

Наименование:Bush SY700C.2-3

Каталожный номер:11401208

Комплект:44

Примечание:

№ на схеме:21

Наименование:Bolt-M20x70GB5783 Grade 10.9

Каталожный номер:A210111000063

Комплект:24

Примечание:

№ на схеме:22

Наименование:Carrier Roller Wheel body

Каталожный номер:13727050

Комплект:6

Примечание:

№ на схеме:23

Наименование:Hydraulic piping chassis

Каталожный номер:13700988

Комплект:1

Примечание:
