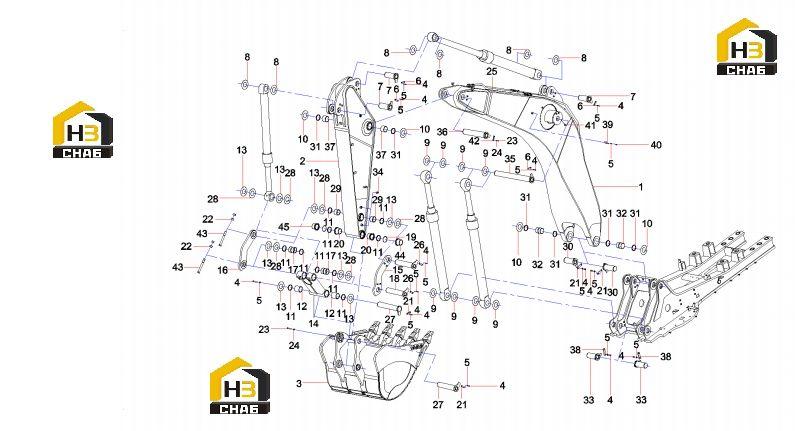

Соединения рабочего оборудования 11176820

← Трубопровод гидравлический ходовой части 11452273 Ковш sy700c1i2k.3.4h 12606334 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Arm SY700C1I2K.3.3

Каталожный номер:12663948

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bucket SY700C1I2K.3.4H

Каталожный номер:12606334

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:30

Примечание:

№ на схеме:5

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:34

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:A820101211702

Комплект:4

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:11346203

Комплект:3

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:10254335

Комплект:6

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:10254337

Комплект:10

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:10254306

Комплект:20

Примечание:

№ на схеме:11

Наименование:Ring, dust

Каталожный номер:B230101001657

Комплект:10

Примечание:

№ на схеме:12

Наименование:Sleeve, shaft

Каталожный номер:11419480

Комплект:2

Примечание:

№ на схеме:13

Наименование:Shim

Каталожный номер:10254299

Комплект:20

Примечание:

№ на схеме:14

Наименование:Rod, connecting

Каталожный номер:11494989

Комплект:1

Примечание:

№ на схеме:15

Наименование:Left-Rocker SY700C1I2K.3.9B

Каталожный номер:12657583

Комплект:1

Примечание:

№ на схеме:16

Наименование:Right-sleeve SY700C1I2K.3.10B

Каталожный номер:12657514

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sleeve, shaft

Каталожный номер:11494748

Комплект:2

Примечание:

№ на схеме:18

Наименование:Lock pin IV SY700C1I2K.3.20

Каталожный номер:12598519

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring 190x10(GB3452.1)

Каталожный номер:A210609000343

Комплект:2

Примечание:

№ на схеме:20

Наименование:Sleeve, shaft

Каталожный номер:11419485

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plate, pressure

Каталожный номер:11274177

Комплект:4

Примечание:

№ на схеме:22

Наименование:Nut M24GB6170

Каталожный номер:A210307000030

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt M20x45GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 20GB97.1

Каталожный номер:A210405000008

Комплект:2

Примечание:

№ на схеме:25

Наименование:Working device pipe

Каталожный номер:12664888

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp

Каталожный номер:11024567

Комплект:2

Примечание:

№ на схеме:27

Наименование:Lock pin SY700C1I2K.3.21

Каталожный номер:12608546

Комплект:2

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:10254300

Комплект:20

Примечание:

№ на схеме:29

Наименование:Sleeve, shaft

Каталожный номер:11419481

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pin

Каталожный номер:11346204

Комплект:2

Примечание:

№ на схеме:31

Наименование:Ring, dust

Каталожный номер:B230101001658

Комплект:6

Примечание:

№ на схеме:32

Наименование:Sleeve, shaft

Каталожный номер:11173503

Комплект:2

Примечание:

№ на схеме:33

Наименование:Pin

Каталожный номер:11346148

Комплект:2

Примечание:

№ на схеме:34

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:13

Примечание:

№ на схеме:35

Наименование:Pin

Каталожный номер:11346205

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pin

Каталожный номер:11250929

Комплект:1

Примечание:

№ на схеме:37

Наименование:Sleeve, shaft

Каталожный номер:11173504

Комплект:2

Примечание:

№ на схеме:38

Наименование:Clamp

Каталожный номер:11032970

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bracket, lamp

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:40

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:41

Наименование:Work device Lubrication system

Каталожный номер:12660699

Комплект:1

Примечание:

№ на схеме:42

Наименование:Clamp

Каталожный номер:11024261

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt M24x240GB5782 10.9

Каталожный номер:A210110000108

Комплект:2

Примечание:

№ на схеме:44

Наименование:bush SY700C1I2K.3-8A

Каталожный номер:12577906

Комплект:1

Примечание:

№ на схеме:45

Наименование:bush SY700C1I2K.3-9A

Каталожный номер:12577907

Комплект:1

Примечание:
