Ковш sy700c1i2k.3.4h 12606334

Ковш sy700c1i2k.3.4h 12606334

← Соединения рабочего оборудования 11176820 Трубопровод рабочего оборудования sy700c2i2k.3.1b 12664888 →

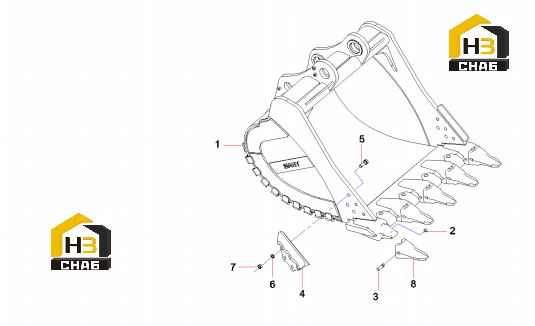

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket SY700C1I2K.3.4H.1
Каталожный номер:12605566
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:60176498
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:60176499
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Lateral Tooth SY850C3I2K.3.4H-2
Каталожный номер:12805834
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210110000424
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210402000048
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:A210307000078
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Tooth
Каталожный номер:60176496
Комплект:5
Примечание:
