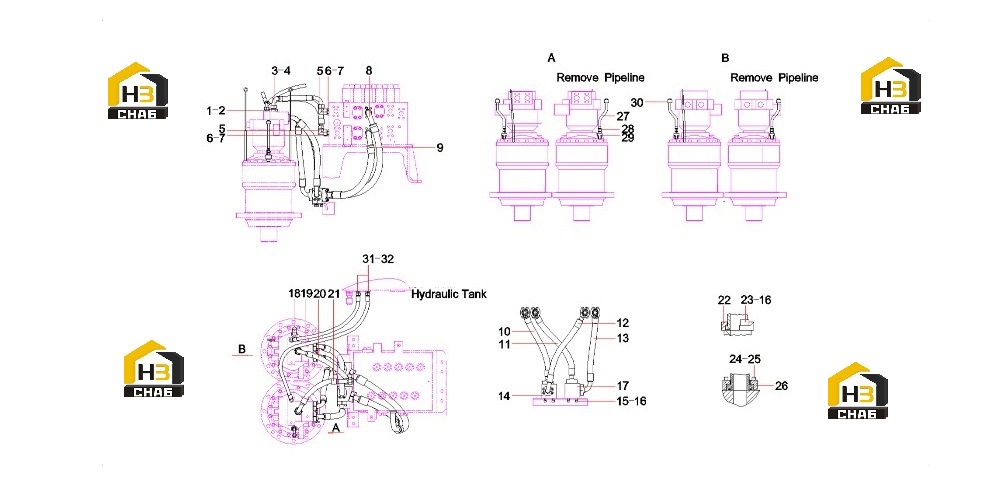

Трубопровод поворотной платформы 12856646

← Клапан многоходовой (часть3) b220401001002 Трубки возврата масла гидравлической системы 13548942 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000962

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector G11/4-M36

Каталожный номер:10106198

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000404

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:B210780000838

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A820205002468

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:2

Примечание:

№ на схеме:8

Наименование:rubber hose

Каталожный номер:60188772

Комплект:1

Примечание:

№ на схеме:9

Наименование:rubber hose

Каталожный номер:60195992

Комплект:1

Примечание:

№ на схеме:10

Наименование:rubber hose

Каталожный номер:60213205

Комплект:1

Примечание:

№ на схеме:11

Наименование:rubber hose

Каталожный номер:60213206

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose,rubber

Каталожный номер:60004788

Комплект:1

Примечание:

№ на схеме:13

Наименование:rubber hose

Каталожный номер:60188774

Комплект:1

Примечание:

№ на схеме:14

Наименование:Transitional

Каталожный номер:12524783

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000002

Комплект:36

Примечание:

№ на схеме:17

Наименование:Transitional

Каталожный номер:12524693

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:B230103005561

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103005759

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rubber hose

Каталожный номер:B230103002216

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103005835

Комплект:1

Примечание:

№ на схеме:22

Наименование:Split flange

Каталожный номер:B210780000004

Комплект:16

Примечание:

№ на схеме:23

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:32

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000003

Комплект:16

Примечание:

№ на схеме:25

Наименование:Screw M14x45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:16

Примечание:

№ на схеме:26

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:8

Примечание:

№ на схеме:27

Наименование:oil pipeSY700C2I2K.1.2.5C.1

Каталожный номер:13155888

Комплект:2

Примечание:

№ на схеме:28

Наименование:Connector, combination, straight

Каталожный номер:B210780000329

Комплект:2

Примечание:

№ на схеме:29

Наименование:RC3/4

Каталожный номер:13155891

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:A820205000947

Комплект:2

Примечание:

№ на схеме:31

Наименование:Connector

Каталожный номер:10165802

Комплект:2

Примечание:

№ на схеме:32

Наименование:Q-ring

Каталожный номер:B230101000356

Комплект:2

Примечание:
