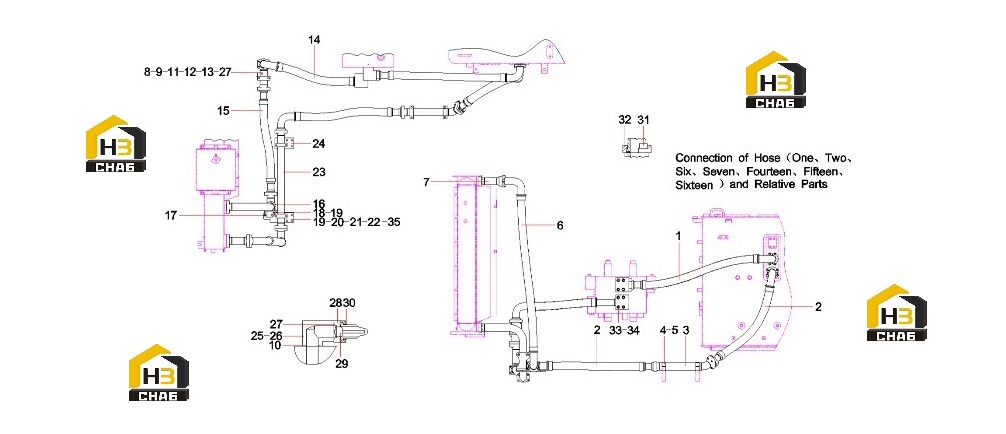

Трубки возврата масла гидравлической системы 13548942

← Трубопровод поворотной платформы 12856646 Трубопровод стрелы 12856520 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:rubber hose

Каталожный номер:60275137

Комплект:1

Примечание:

№ на схеме:2

Наименование:rubber hose

Каталожный номер:60275138

Комплект:2

Примечание:

№ на схеме:3

Наименование:Steel Pipe Assy

Каталожный номер:13498449

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe Clip SY700C2I2K.1.2.8.29-2

Каталожный номер:13498435

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bolt M12x110GB5782 10.9

Каталожный номер:A210110000384

Комплект:4

Примечание:

№ на схеме:6

Наименование:rubber hose 1SN64-SFL-SFL90

Каталожный номер:60270998

Комплект:1

Примечание:

№ на схеме:7

Наименование:steel tube SY700C2I2K.1.2.8.27

Каталожный номер:13498308

Комплект:1

Примечание:

№ на схеме:8

Наименование:Check Valve

Каталожный номер:60273209

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange SY700C2I2K.1.2.8-26

Каталожный номер:13498290

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw M12x70GB70.1 10.9

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M16x35GB5783 Dacroment

Каталожный номер:24000314

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:12

Примечание:

№ на схеме:14

Наименование:rubber hose

Каталожный номер:60270996

Комплект:1

Примечание:

№ на схеме:15

Наименование:rubber hose 1SN64-SFL-SFL90

Каталожный номер:60270997

Комплект:1

Примечание:

№ на схеме:16

Наименование:steel tube SY700C2I2K.1.2.8.28

Каталожный номер:13498433

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plate SY700C2I2K.1.2.8-34

Каталожный номер:13498443

Комплект:1

Примечание:

№ на схеме:18

Наименование:U-bolt

Каталожный номер:A229900005723

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210307000001

Комплект:6

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer 12GB93

Каталожный номер:24000513

Комплект:12

Примечание:

№ на схеме:22

Наименование:Bolt (GB5782) 10.9

Каталожный номер:A210110000257

Комплект:4

Примечание:

№ на схеме:23

Наименование:Steel Pipe Assy

Каталожный номер:13498436

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plate SY700C2I2K.1.2.8-35

Каталожный номер:13498445

Комплект:1

Примечание:

№ на схеме:25

Наименование:Transitional block ll

Каталожный номер:13364580

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M12x120GB70.1 12.9

Каталожный номер:A210204000272

Комплект:4

Примечание:

№ на схеме:27

Наименование:O-ring 74.4x3.1JISB2401

Каталожный номер:A210608000089

Комплект:4

Примечание:

№ на схеме:28

Наименование:transmition block

Каталожный номер:13498205

Комплект:1

Примечание:

№ на схеме:29

Наименование:Check Valve

Каталожный номер:60273210

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M12×80GB70.1 10.9

Каталожный номер:A210204000360

Комплект:4

Примечание:

№ на схеме:31

Наименование:Screw M12×40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:52

Примечание:

№ на схеме:32

Наименование:Flange, SAE

Каталожный номер:60024155

Комплект:24

Примечание:

№ на схеме:33

Наименование:Transitional block l

Каталожный номер:13364392

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw M12x110GB70.1 10.9

Каталожный номер:A210204000455

Комплект:4

Примечание:

№ на схеме:35

Наименование:Plate SY700C2I2K.1.2.8-33

Каталожный номер:13498441

Комплект:1

Примечание:
