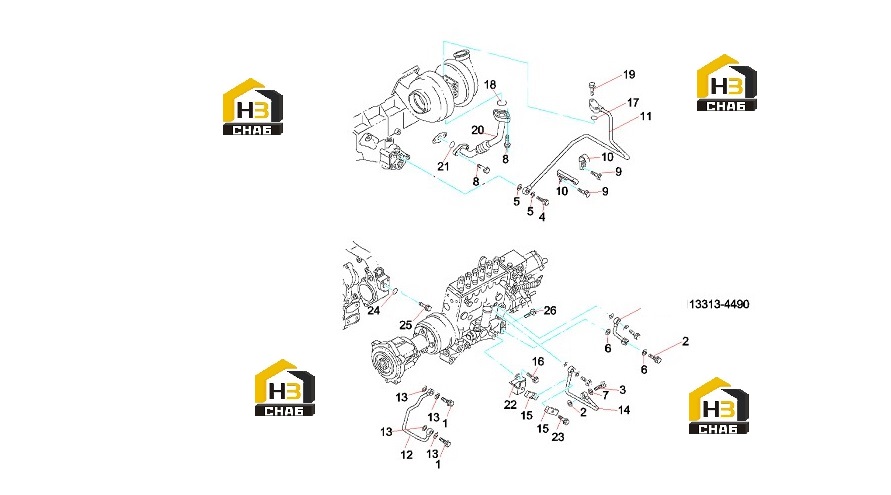

Трубопровод масляный 60322946

← Насос масляный ,маслоохладитель и фильтры 60016583 Насос подкачки топлива 60016579 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10×21

Каталожный номер:B229900004933

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:B210199000025

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt; eye, oil pipe(c)

Каталожный номер:60322947

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt; eye, oil pipe(d)

Каталожный номер:60322948

Комплект:1

Примечание:

№ на схеме:5

Наименование:Shim

Каталожный номер:B229900004531

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:B229900004536

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket;drain

Каталожный номер:60319964

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt;water pump,inl(b)

Каталожный номер:60322850

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt; clip. Oil pipe

Каталожный номер:60322949

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clip; oil pipe

Каталожный номер:60322950

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil tube,intake,turbocharger

Каталожный номер:60016652

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe asm; oil ,body

Каталожный номер:60319987

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shim

Каталожный номер:B229900004529

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pipe asm; oil, inj pump feed

Каталожный номер:60322951

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clip

Каталожный номер:B229900004706

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt; brkt

Каталожный номер:60322952

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket; oil pipe to turbocharger(a)

Каталожный номер:60322953

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket;oil pipe to c/bl

Каталожный номер:60319959

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket;oil pipe to c/bl

Каталожный номер:60319959

Комплект:2

Примечание:

№ на схеме:20

Наименование:Oil tube,drain,turbochargerube

Каталожный номер:60016651

Комплект:1

Примечание:

№ на схеме:21

Наименование:Gasket;oil pipe to c/bl

Каталожный номер:60319959

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket; oil pipe

Каталожный номер:60322954

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt; clip, oil pipe

Каталожный номер:60322955

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gasket; oil filter

Каталожный номер:60322956

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt;sensor

Каталожный номер:60322811

Комплект:2

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:60007913

Комплект:1

Примечание:
