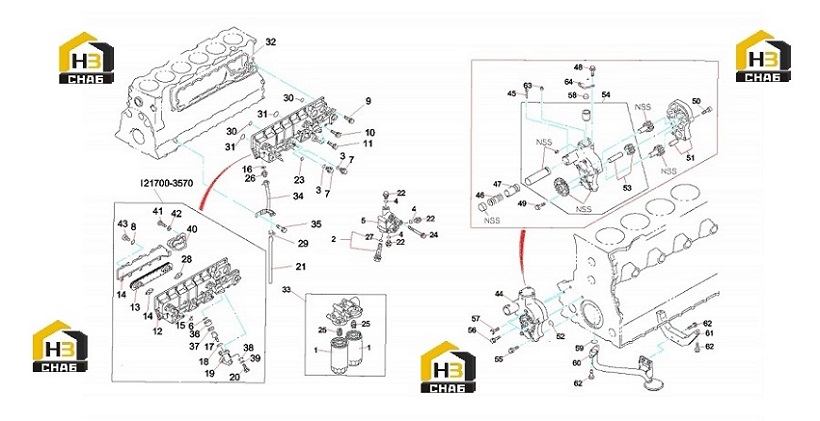

Насос масляный ,маслоохладитель и фильтры 60016583

← Фильтр топливный ,кронштейн ,топливопровод 60322919 Трубопровод масляный 60322946 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Filter, engine oil

Каталожный номер:B222100000400

Комплект:2

Примечание:

№ на схеме:2

Наименование:Valve;relief

Каталожный номер:60319986

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shim

Каталожный номер:B229900004536

Комплект:2

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:60319957

Комплект:3

Примечание:

№ на схеме:5

Наименование:Cover;oil port

Каталожный номер:60319990

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring;seal,thermo vlv

Каталожный номер:60320047

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:60007913

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer; lk, baffle

Каталожный номер:60322935

Комплект:10

Примечание:

№ на схеме:9

Наименование:Bolt;water pump,inl(b)

Каталожный номер:60322850

Комплект:17

Примечание:

№ на схеме:10

Наименование:Bolt;oil cooler

Каталожный номер:60320061

Комплект:8

Примечание:

№ на схеме:11

Наименование:Bolt; brkt,oil pan

Каталожный номер:60322767

Комплект:1

Примечание:

№ на схеме:12

Наименование:Body; case, oil cooler

Каталожный номер:60322923

Комплект:1

Примечание:

№ на схеме:13

Наименование:Core; oil cooler

Каталожный номер:60322924

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate; baffle,oil cooler

Каталожный номер:60320044

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut; element

Каталожный номер:60322925

Комплект:4

Примечание:

№ на схеме:16

Наименование:Gasket;drain

Каталожный номер:60319964

Комплект:1

Примечание:

№ на схеме:17

Наименование:Thermostat;oil cooler

Каталожный номер:60320046

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket;thermostat

Каталожный номер:60319958

Комплект:1

Примечание:

№ на схеме:19

Наименование:Joint;thermostat

Каталожный номер:60320042

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt; joint, thermostat

Каталожный номер:60322926

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose; water, water drain

Каталожный номер:60322927

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pulg;oil drain

Каталожный номер:60319955

Комплект:3

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:60319962

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt; cover. Oil port

Каталожный номер:60322928

Комплект:4

Примечание:

№ на схеме:25

Наименование:Plug, Connecting

Каталожный номер:B229900004781

Комплект:2

Примечание:

№ на схеме:26

Наименование:Connector;water

Каталожный номер:60319966

Комплект:1

Примечание:

№ на схеме:27

Наименование:Gasket; vlv

Каталожный номер:60322929

Комплект:1

Примечание:

№ на схеме:28

Наименование:Gasket; element to body

Каталожный номер:60322930

Комплект:2

Примечание:

№ на схеме:29

Наименование:Clip

Каталожный номер:60320058

Комплект:1

Примечание:

№ на схеме:30

Наименование:Gasket;oil cooler to c/bl

Каталожный номер:60319961

Комплект:2

Примечание:

№ на схеме:31

Наименование:Gasket

Каталожный номер:60319962

Комплект:2

Примечание:

№ на схеме:32

Наименование:Pad,sealing,cooler,oil

Каталожный номер:60016614

Комплект:1

Примечание:

№ на схеме:33

Наименование:Filter - Oil

Каталожный номер:B222100000613

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pipe;water drain

Каталожный номер:60319993

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt;air breather

Каталожный номер:60322837

Комплект:1

Примечание:

№ на схеме:36

Наименование:Support;thermostat

Каталожный номер:60320043

Комплект:1

Примечание:

№ на схеме:37

Наименование:Support;thermostat

Каталожный номер:60320045

Комплект:1

Примечание:

№ на схеме:38

Наименование:Washer; pl, joint

Каталожный номер:60322931

Комплект:2

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:B229900004611

Комплект:2

Примечание:

№ на схеме:40

Наименование:Cover;thermostat

Каталожный номер:60320041

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt; cover

Каталожный номер:60322932

Комплект:4

Примечание:

№ на схеме:42

Наименование:Washer; pl, cover

Каталожный номер:60322933

Комплект:4

Примечание:

№ на схеме:43

Наименование:Screw; baffle

Каталожный номер:60322934

Комплект:10

Примечание:

№ на схеме:44

Наименование:Pump,oil

Каталожный номер:60016577

Комплект:1

Примечание:

№ на схеме:45

Наименование:Pin; split

Каталожный номер:60322936

Комплект:1

Примечание:

№ на схеме:46

Наименование:Spring; coil

Каталожный номер:60322937

Комплект:1

Примечание:

№ на схеме:47

Наименование:Valve asm; relief, oil pump

Каталожный номер:60322938

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt

Каталожный номер:B229900004871

Комплект:3

Примечание:

№ на схеме:49

Наименование:Bolt;thrust collar(b)

Каталожный номер:60322778

Комплект:1

Примечание:

№ на схеме:50

Наименование:Bolt; cover, oil pump(c)

Каталожный номер:60322939

Комплект:2

Примечание:

№ на схеме:51

Наименование:Cover asm; oil pump

Каталожный номер:60322940

Комплект:1

Примечание:

№ на схеме:52

Наименование:Gasket

Каталожный номер:60319963

Комплект:1

Примечание:

№ на схеме:53

Наименование:Gear; drive, oil pump(a)

Каталожный номер:60322941

Комплект:1

Примечание:

№ на схеме:54

Наименование:Gear; drive, oil pump(b)

Каталожный номер:60322942

Комплект:1

Примечание:

№ на схеме:55

Наименование:Bolt;outlet pipe(b)

Каталожный номер:60320401

Комплект:1

Примечание:

№ на схеме:56

Наименование:Bolt;adj plate,gen(b)

Каталожный номер:60320430

Комплект:2

Примечание:

№ на схеме:57

Наименование:Bolt;case

Каталожный номер:60320236

Комплект:1

Примечание:

№ на схеме:58

Наименование:Ball; oil relief vlv

Каталожный номер:60322943

Комплект:1

Примечание:

№ на схеме:59

Наименование:Gasket

Каталожный номер:60319963

Комплект:1

Примечание:

№ на схеме:60

Наименование:Strainer & pipe asm; oil

Каталожный номер:60322944

Комплект:1

Примечание:

№ на схеме:61

Наименование:Bracket; oil strainer

Каталожный номер:60319991

Комплект:1

Примечание:

№ на схеме:62

Наименование:Bolt;air breather

Каталожный номер:60322837

Комплект:6

Примечание:

№ на схеме:63

Наименование:Plug

Каталожный номер:B229900004654

Комплект:1

Примечание:

№ на схеме:64

Наименование:Cover; ball

Каталожный номер:60322945

Комплект:1

Примечание:
